Datos del producto:
Pago y Envío Términos:
|
| nombre de producto: | Cambiadores de calor de la placa de Gasketed | Material de la junta: | NBR, EPDM, VITON, HNBR, HTNBR, HEPDM, FKM |
|---|---|---|---|
| Solicitud: | HAVC, sustancia química, infante de marina, bebida, comida, agua del despilfarrador | Forma: | Junta plana |
| Tamaño de la forma de la placa: | 838*298m m | Área de transferencia: | 0.2㎡ |
| Tamaño del centro de la placa: | 700*180m m | Área de transferencia de la placa: | 0.2㎡ |
| Profundidad del corrugación: | 8.78/8.41m m | Diámetro de agujero del ángulo: | Φ 63,5 |
| Profundidad de surco de la placa: | 2.6m m | ||
| Alta luz: | Juntas del cambiador de calor de la placa de NBR,piezas del cambiador de calor |
||
El proceso químico y las juntas industriales del cambiador de calor de la placa de Paraflow de los usos platea SR2
Operación básica SR2 y configuraciones
Los cambiadores de calor de la placa de la bujía métrica son uno de los métodos más versátiles y más rentables para la calefacción y/o enfriamiento de líquidos. El concepto básico utiliza una placa acanalada de la transferencia de calor para separar el líquido caliente del frío y para transferir el calor entre los líquidos.
El sello entre las placas es establecido por una junta periférica que también separe los puertos y las áreas directos del flujo con una barrera doble. La junta tampoco permite que el líquido fluya abajo del canal de la placa o lo puentee al canal adyacente de la placa según lo representado en debajo de imagen.
Los cambiadores de calor de la placa de la bujía métrica se pueden utilizar en una variedad de diversas configuraciones. Uno de confuguration es enfriamiento a circuito cerrado, donde el medio de enfriamiento sucio tal como mar, río, lago al agua de la torre se aísla en el cambiador de calor de la placa y el agua tratada limpia se recircula continuamente a través de la instalación de procesamiento. Esta configuración, tal y como se muestra en abajo de la imagen, protege el equipo de proceso contra el líquido de enfriamiento sucio.
El cambiador de calor de la placa SR2 platea la especificación de las juntas en juntas del cambiador de calor
| Material de placa | La aleación C276 del titanio de SS304 SS316L SMO254 niquela Hastelly |
| Material de la junta | NBR: (temporeros aplicables -15~+120℃) |
| HNBR: (temporeros aplicables -15~+140℃) | |
| EPDM: (temporeros aplicables -25~+150℃) | |
| HEPDM: (temporeros aplicables -25~+170℃) | |
| Viton/FPM: (temporeros aplicables -5~+180℃) | |
| NEOPREKE: (temporeros aplicables -5~+130℃) | |
| VNQ: (temporeros aplicables -65~+250℃) | |
| Grueso de la placa | 0.5mm/0.6mm/0.7mm/0.8mm/0.9mm/1.0m m |
| Tamaño de la forma de la placa | 838*298m m |
| Tamaño del centro de la placa | 700*180m m |
| Profundidad del corrugación | 2.6m m |
| Diámetro de agujero del ángulo | Φ63,5 |
| Ángulo acanalado | ° de 46° /90 °/180 °/0 |
| Presión de funcionamiento | <> |
| Theta de la placa | Theta baja y alta theta |
| Agujero de la placa | Placa de canal con 4 agujeros, placa de extremo sin agujeros |

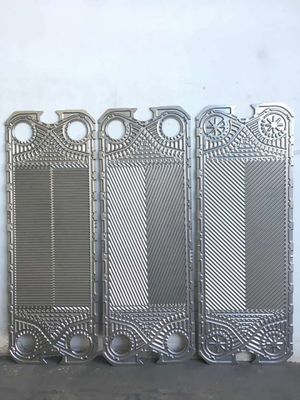

Imagen del producto SR2
Sobre la bujía métrica
La bujía métrica proporciona las soluciones avanzadas de la transferencia de calor para refrescarse, calentar, condensar y la evaporación de los pricess líquido-diseñados para solucionar desafíos del proceso de la transferencia de calor en un arsenal extenso de industrias. Se diseñan para cumplir condiciones de proceso exigentes y para optimizar la utilización de la energía. Las soluciones de la transferencia de calor de la bujía métrica han demostrado a clientes de ayuda confiables y muy eficientes por todo el mundo funcionar con sus procesos con seguridad y económicamente. Deducated y el personal soecialized de la bujía métrica está confiado para diseñar y para proporcionar las soluciones eficientes y durables de la transferencia de calor para ayudar a la utilización optimizada los clientes de la energía y para minimizar el tiempo muerto para el profitablility imporved
Los cambiadores de calor de la placa y del marco de Gasketed proveen de la transferencia de calor eficiente en el equipo compacto una pequeña huella. Las unidades tienen un diseño flexible y fáciles mantener y mantener. La gama de productos es extremadamente ancha y utilizada en los deberes para muchos industires.
La bujía métrica ofrece una cartera extensa de los cambiadores de calor de la placa que cubren muchos usos industriales. Los cambiadores de calor de la bujía métrica substituyen regularmente productos más viejos de la tecnología debido a la simplicidad de la instalación y de sus características termales del alto rendimiento. Si recupera calor del despilfarrador o aísla el sistema de enfriamiento de la fuente de enfriamiento, la bujía métrica tiene el conocimiento y el producto del uso para mejorar eficacia y funcionamiento,
Nuestra visión para el futuro se arraiga en un prolongado tradtion de la excelencia y del compromiso para progresar. Nos esforzamos ofrecer al cliente los productos y los servicios más de alta calidad hoy, mañana y más allá.
Información de la junta
La junta del cambiador de calor de la placa es una de las partes importantes del cambiador de calor de la placa, que pueden producir la deformación plástica y tener cierta fuerza.
Las juntas de M&C se modifican para requisitos particulares para caber las condiciones del trabajo del cliente y son fabricadas por una fábrica profesional en un tamaño especificado.
La anchura del contacto entre la junta de alta presión y la superficie de aislamiento es muy estrecha (línea contacto).
Principio de aislamiento:
La placa acanalada se pega con la junta del lacre, que se diseña para doblar la estructura del sello y tiene agujero de la señal. Cuando los escapes medios del primer sello, él pueden escaparse hacia fuera del agujero de la señal, y el problema se puede detectar y solucionar cuanto antes, sin causar la mezcla de los dos medios. Junta de aislamiento según diversa temperatura de los medios y de funcionamiento para elegir diversos tipos de juntas.
Imagen del paquete de la bujía métrica
