Construcción de BPHE



El concepto soldado del cambiador de calor de la placa (BPHE) es una variación en la placa y el cambiador de calor tradicionales del marco, pero sin las juntas y las piezas del marco. Ahora, BPHEs de M&C es componentes establecidos en las instalaciones frigoríficas debido a sus diseños compactos, durables, a la facilidad de la instalación y a la operación eficiente del coste.



Material de BPHE

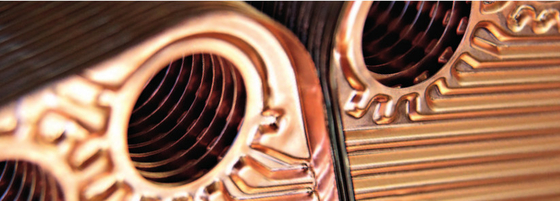

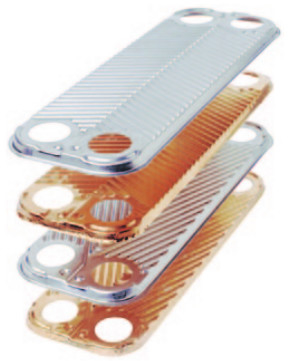

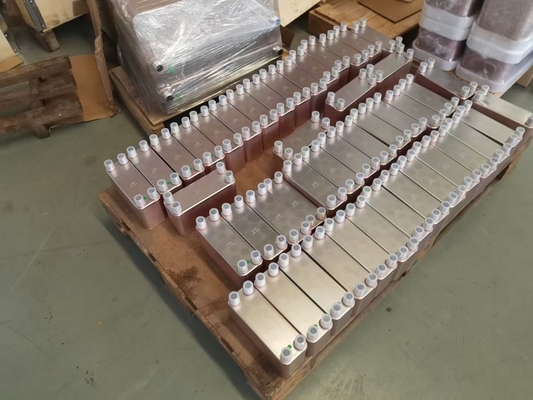

El cambiador de calor soldado de la placa (BPHE) consiste en las placas de acero inoxidables acanaladas finas que el vacío soldó juntas usando el cobre como el material que soldaba. Aunque la idea para los usos numerosos, las unidades soldadas de cobre no sea conveniente para los usos de la comida y los usos que implican los líquidos agresivos. Aquí la solución óptima es cambiador de calor de la placa hizo a partir del acero inoxidable de la 100%.





Diseño de BPHE



Soldar las placas de acero inoxidables junta elimina la necesidad de sellar las juntas y las placas gruesas del marco. Así como sostener las placas juntas en los puntos de contacto, el material que suelda sella el paquete. BPHEs de M&C se suelda en todos los puntos de contacto, asegurando resistencia óptima de la eficacia y de presión de la transferencia de calor. Las placas se diseñan para proporcionar los cursos de la vida posibles más largos.



Puesto que virtualmente todo el material se utiliza para la transferencia de calor, el BPHE es muy compacto de tamaño y hace que un peso bajo y un punto bajo soporten el volumen. M&C ofrece un diseño flexible que se pueda modificar para requisitos particulares para cumplir sus requisitos específicos.



BPHEs de M&C es la solución más rentable para un espectro amplio de los deberes de la transferencia de calor.



Principio del flujo



El principio básico del flujo en un cambiador de calor soldado para los usos de la refrigeración es flujo paralelo o diagonal alcanzar el proceso más eficiente de la transferencia de calor. En un diseño del solo paso todas las conexiones están situadas en un lado del cambiador de calor, haciendo la instalación muy fácil.



Condensador - principio del flujo



Los componentes principales son lo mismo que para el evaporador. El refrigerante entra en la parte superior izquierdo del cambiador como el gas y comienzo calientes para condensar en la superficie de los canales hasta condensado completamente, y después subcooled levemente. El proceso se llama “condensación libre”.

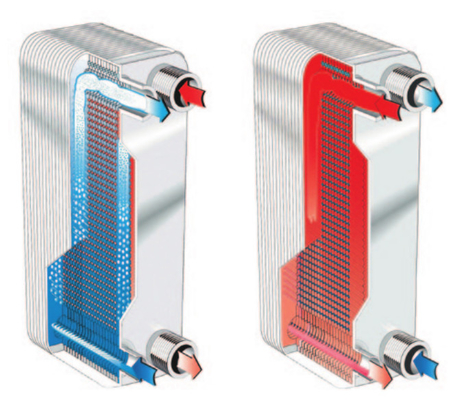

           Evaporador, mostrando principio del flujo.                                                           Condensador, mostrando principio del flujo





Evaporador - principio del flujo



Los canales formaron entre las placas acanaladas y las esquinas se arreglan de modo que los dos medios atraviesen los canales alternos, siempre en direcciones opuestas (contradiga el flujo actual).



El refrigerante bifásico (vapor + líquido) incorpora la parte inferior dejada del cambiador con una calidad del vapor dependiendo de las condiciones de funcionamiento de la planta.



La evaporación de la fase líquida ocurre dentro de los canales y algunos grados de sobrecalientan se piden siempre, que es la razón por la que el proceso se llama “extensión seca”.



En el ejemplo de un evaporador las flechas oscuras y azules claras muestran la ubicación de las conexiones refrigerantes. El agua (salmuera) a ser flujos refrescados contradice actual en los canales opuestos; las flechas oscuras y rojas claras muestran la ubicación de las conexiones del agua (bruine).





Componentes importantes en usos de la refrigeración



Instalado para una amplia gama de deberes en usos de la refrigeración por todo el mundo, el funcionamiento más alto de la transferencia de calor de la oferta de BPHEs del alto rendimiento de M&C con confiabilidad máxima y eficacia económica.



M&C ofrece una cartera completa de BPHEs de alta presión extremo. Son ideales para todos los usos diferentes en CO2 transcritical, sistemas. En los usos de la refrigeración donde BPHEs de M&C está instalado, el equipo típico incluye:



Refrigerador



Refresca el agua o la salmuera y rechaza el calor para ventilar o para regar. El agua es transportada por un sistema hydráulico a través de diversos tipos de cambiador de calor para refrescar el aire en un sistema de aire acondicionado o para refrescar la fabricación o procesos industriales. Dos sistemas básicos se utilizan normalmente para conducir refrigeradores: un compresor conducido por un motor eléctrico, sobre la base de un ciclo de refrigeración de la compresión del vapor; o un sistema calor-conducido (vapor, gas natural ardiendo), sobre la base de un ciclo del refrigeraiton de la absorción.



Pompa de calor



Un tipo de refrigerador de agua que puede también correr en un ciclo reverso, también llamó una pompa de calor de la agua-fuente. En este caso la función primaria está calentando el agua y está rechazando el fresco para ventilar o para regar. El agua calentada calienta el aire o el agua. El agua calentada calienta el aire en el sustem del aire acondicionado. Otra variación de este sistema es pompas de calor molidas de la fuente, usando la tierra o la superficie del agua para añadir o para rechazar el calor.



BPHEs en usos de la refrigeración



El BPHE es una solución eficiente para una gama de funciones en usos de la refrigeración. La mayoría del campo común de éstos implica el transferir de calor a partir de dos medios básicos: el refrigerante como el líquido primario (HFC o gas natural) y agua o salmueras como el líquido secundario:

• Evaporador, extensión seca, agua de enfriamiento;
• Condensador, rechazando o recuperando calor para regar;
• Llimitador de recalentamiento para que recuperación de calor parcial riegue;
• Ahorrador, refrigerante líquido de enfriamiento y refrigerante de sobrecalentamiento del vapor.

Otras funciones posibles

• Subcooler para enfriar el refrigerante líquido usando el agua bien.
• Cambiadores de calor intermedios usados en el ciclo de la absorción para precalentar la solución diluida o para prerefrigerar la solución concentrada.

¿Por qué elija M&C BPHEs?

• Diseños compactos, durables con constantemente de alta calidad; facilidad de la instalación.
• Gama extensa de modelos de BPHE que proporcionan capacidades de enfriamiento de 0.5-600KW.
• El sistema de M&C provee de un ahorro sustancial en la superficie de la transferencia de calor comparada a BPHEs el sistema de distribución tradicional.
• Coste eficiente: Los ahorros de espacio debido al diseño compacto de BPHEs compararon para descascar cambiadores de calor del y-tubo.
• La respuesta rápida a los cambios del remperature debido a pequeño soporta el volumen y baja la carga refrigerante.
• Diseño optimizado para cada deber con la configuración modificada para requisitos particulares de BPHE a las propias especificaciones del cliente.
• Cada BPHE es presión y escape probados antes de entrega, asegurando productos de calidad superior.
• Las inversiones continuas de M&C en el R&D aseguran las soluciones más competitivas.

Especificaciones técnicas de BPHE



Modelo	Anchura (milímetros)	Altura (milímetros)	Anchura de centro (milímetros)	Altura de centro (milímetros)	Superficie (㎡)	Grueso (milímetros)	Peso (kilogramos)	Tarifa de Max.Flow (³ de m /H)	Presión del diseño (barra)	Temporeros del diseño. (℃)
ZL14	76	206	42	172	0,014	9+2.3N	0.6+0.056N	8	1.0/3.0/4.5	-196-255
ZL20B	78	318	42	282	0,02	9+2.3N	0.9+0.088N	8	1.0/3.0/4.5	-196-255
ZL26	111	310	50	250	0,025	9+2.36N	1.3+0.12N	18	1.0/3.0/4.5	-196-255
ZL30	124	304	70	250	0,03	13+2.4N	2.2+0.146N	18	1.0/3.0/4.5	-196-255
ZL52A	111	525	50	466	0,05	10+2.35N	1.9+0.215N	18	1.0/3.0/4.5	-196-255
ZL52B	111	525	50	466	0,05	10+2.35N	1.9+0.245N	18	1.0/3.0/4.5	-196-255
ZL62A	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL62B	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL95A	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL95B	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL120A	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL120B	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL200A	321	738	188	603	0,2	13+2.7N	13+0.74N	100	1.0/3.0/4.5	-196-255
