Datos del producto:
Pago y Envío Términos:
|
| Material de la junta: | NBR/HNBR/EPDM/Viton A/Viton G/FPM | Material de placas: | AISI 304/AISI 316/Titanium/TiPa/Nickel/SMO254/Alloy 904L |
|---|---|---|---|
| Tamaño del centro de la junta: | 870*122m m | tamaño de la forma de la junta: | 964.4*215.9m m |
| Grueso de la junta: | 4.4m m | Área de transferencia: | 0.18㎡ |
| Diámetro de agujero de la junta: | 65m m | Temperatura máxima: | ℃ 220 |
| Presión máxima: | 25bar | Tamaño de la forma de la placa: | 978*232m m |
| Resaltar: | M6M Heat Exchanger Gaskets,Juntas del cambiador de calor de la placa de níquel |
||
El widegap especial de la industria química del modelo canaliza al cambiador de calor acanalado de la placa Fischer E-18

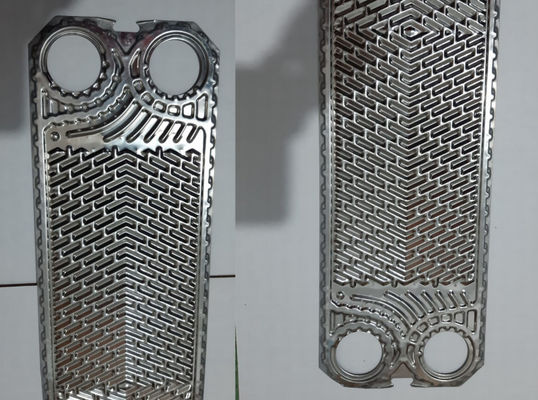

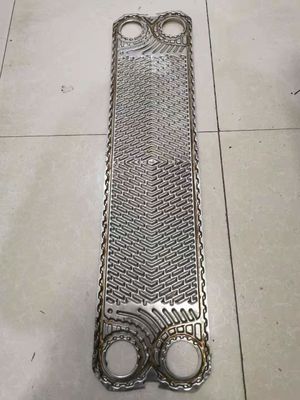

Introducción del cambiador de calor de la placa E18
Los cambiadores de calor de la placa E18 se desarrollan y se optimizan específicamente para la industria alimentaria. Gama ery de v una amplia de diversos sistemas puede ser ofrecida. Las superficies de la placa a partir de 0,05㎡ a 1.5㎡ y al ³ /hr de las producciones los hasta 500m están disponibles.

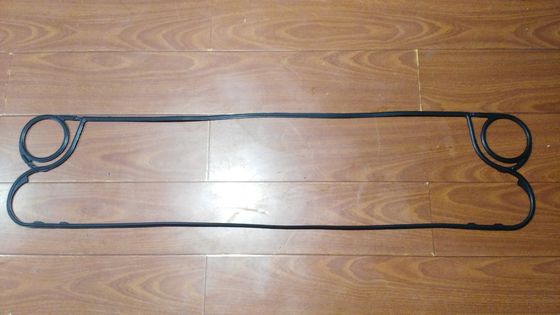

Parámetro de la junta y de la placa del cambiador de calor de la placa E18
| Tipo de goma | NBR | EPDM | VITON/FKM | HNBR |
| Temperatura de uso | -20°C- +130°C | -50°C-+150°C | -30°C-+251°C | -15°C- +160°C |
| Medios flúidos |
Agua Agua de mar Aceite mineral Salmuera de sal |
Agua caliente Vapor Ácido Álcali |
Resistencia da alta temperatura Oxidantes fuertes Aceite Ácido y álcali |
Aceite mineral y agua des alta temperatura |
| Característica | Más fácil substituir que la junta tradicional, alta presión, temperatura alta, una vida más larga, no debe ser escapado | |||
| Material de la placa | Clases líquidas adecuadas | |
| Acero inoxidable (SUS304,316 etc) | Agua pura, agua normal, aceite mineral etc | |
| Ti, Ti-paladio | Agua de mar, agua salina, agua mineral etc | |
| 20Cr, 18Ni 6Mo (254SMO) | Ácido sulfúrico diluído, solución orgánica etc del agua | |
| Ni | Soda cáustica da alta temperatura y de la concentración | |
| Aleación de Hastelloy (C276, D205, B2G) | Ácido sulfúrico concentrado, ácido hidroclórico, ácido fosfórico | |
| Grueso de la placa | 0.5mm/0.6mm/0.7mm/0.8mm/0.9mm/1.0m m | |
| Tamaño de la forma de la placa | 978*232m m | |
| Tamaño del centro de la placa | 870*122m m | |
| Área de transferencia | 0.18㎡ | |
| Diámetro de agujero del ángulo | Φ65 | |
| Grueso de la junta | 4.4m m | |
| Presión de funcionamiento | <> | |
| Theta de la placa | Theta baja y alta theta | |
| Agujero de la placa | Placa de canal con 4 agujeros, placa de extremo sin agujeros |
|
Ventaja del cambiador de calor de la placa E18
| Diseño compacto | Alta eficacia termal |
| Desmontable para la limpieza y el mantenimiento | Puede tener placas adicionales de la transferencia de calor añadió si procede |
| Conveniente para los usos higiénicos e industriales | Conveniente para el uso con vapor |
| material Comida-seguro | CIP sistema-adaptable |
| Limpieza simple | Un producto de calidad |
| Costes de mantenimiento bajos | Vida de servicio larga |
| Variaciones del perfil para las relaciones altamente eficaces del flujo | Placas especiales para la condensación del vapor |
| Ratio ventajoso del precio/funcionamiento | Servicio amistoso |
| Alta seguridad operativa | Compacticidad |
| Alta eficacia | Posibilidades amplias del uso |
| materiales de la Comida-prueba | CIP-capaz |
| Limpieza fácil | Producto de alta calidad austríaco |
| Costes de mantenimiento bajos | Vida útil larga |
| Diversos perfiles disponibles | Diversas tecnologías de juntas |
| Superficie de la placa de 0,05㎡ a 1,5㎡ | ³ /hr de la producción los hasta 500m |
| Placas especiales para los condensadores del vapor |
¿Cómo instalar el cambiador de calor de la placa E18 cuando mantenimiento?
1 fontanería de la desconexión de la placa de presión
• fontanería de la desconexión de la placa de presión
Sacar las placas del cambiador de calor
• quite las nueces (12a) contra a la derecha
• losen todas las nueces para el perno tensor (12) de través
• desatornille las nueces para el perno tensor (12) del perno tensor (1)
• quite la lavadora para la barra de lazo (13)
• quite los pernos tensores (1)
• placa de presión del empuje (10) lejos de paquete de la placa
• balancee hacia fuera la primera placa en la parte inferior de 20 - 30 cm del cambiador de calor en longitudal
dirección [1]
• balancee hacia fuera la placa lateralmente bajo ángulo de
30 - 45° [2]
• tome la placa del marco
• quite la placa por la placa de manera semejante
• observe la secuencia y la posición de la cara de placas - después limpiando de ellas debe ser
instalado detrás la misma manera
Limpieza 2 de las placas del cambiador de calor
• aclare cada placa con una información conveniente del detergente (debe ni la junta ni la placa del ataque) sobre detergentes convenientes puede ser obtenido de fabricante del cambiador de calor
• placas limpias con un cepillo suave
• juntas que no se intercambiarán:
- evite la impregnación de la placa en la solución de limpieza
• juntas que se intercambiarán:
- empape la placa en la solución de limpieza caliente (aproximadamente 100°C)
• en las capas gruesas de escalamiento:
- empape la placa en la solución de limpieza caliente (aproximadamente 100°C)
No utilice:
- cepillo de acero
- raspador o similar de acero
3 volviendo a montar
• reinstale otra vez las placas limpiadas
observe
- secuencia y posición originales de cada placa (según números y el dibujo del arreglo de la placa)
- juntas instaladas y en buen orden
• placas individuales aptas (inserción lateral debajo 30 - 40°inclination)
• placa de presión del empuje (10) al plack de la placa
• reinserte la parte posterior tensora de los pernos (1) en ranuras laterales
• lavadoras del ajuste para el perno tensor (13) a los pernos tensores (1)
• tensa el paquete de la placa con las nueces para el perno tensor (12)
- uniformemente
- de través
- observe el paralelismo entre la placa de presión (10) y la placa del marco (4)
• observe el límite tesnioning en la placa de identificación
• evite:
- el overtensioning (debajo de límite tensor mínimo en la placa de identificación)
- demasiado poco tensiendo (sobre límite tensor máximo en la placa de identificación)
• fije las nueces para el perno tensor (12) montando las nueces (12a)
• conecte la fontanería otra vez
• comience para arriba el cambiador de calor según la sección 6
