Datos del producto:
Pago y Envío Términos:
|
| nombre de producto: | Placas/juntas del cambiador de calor de la placa | Material del marco: | Acero de carbono, SS304, SS316L |
|---|---|---|---|
| Solicitud: | HVAC, producción de energía, metalurgia ferrosa | Tamaño de la forma de la placa: | 1463*708m m |
| Tamaño del centro de la placa: | 1173*412m m | Área de transferencia: | 0.8㎡ |
| Profundidad de surco de la placa: | 3m m | Grueso de la junta: | 5.5m m |
| Presión de Max.operating: | 20kg/c㎡ | Max.Operating Tempeature: | ℃ 190 |
| Resaltar: | Las juntas del cambiador de calor recambios,Reemplazo de la junta del cambiador de calor |
||

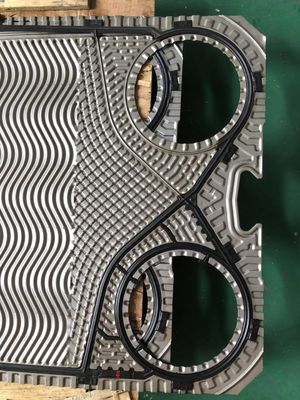

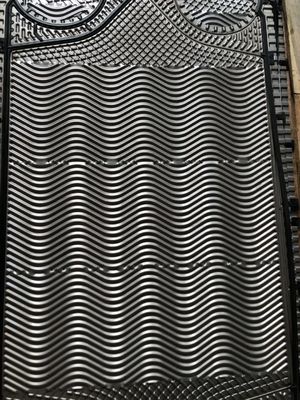

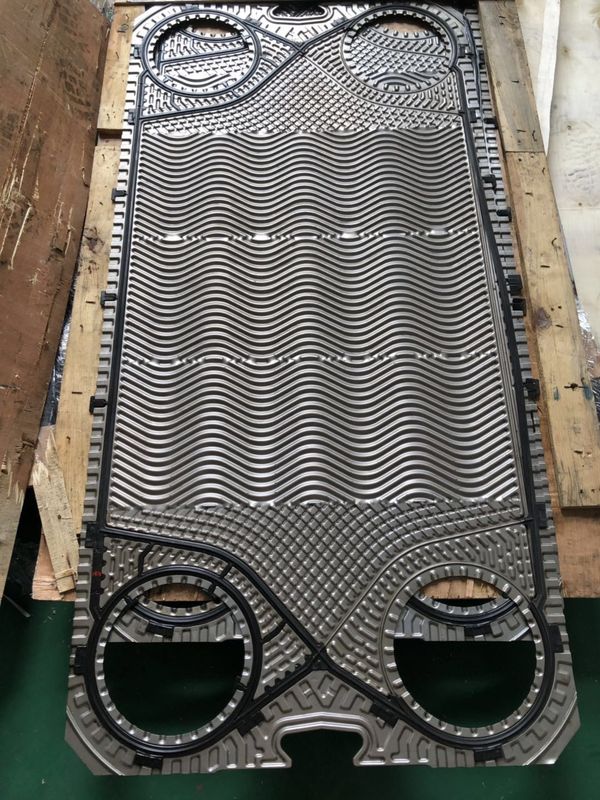

Un material más fresco DX20DM de las juntas EPDM/NBR de las placas del cambiador de calor de la placa de aceite del calentador del vapor de la industria de construcción naval
Platee la construcción del cambiador de calor
El principio fundamental de tipo de placa cambiadores de calor (PHEs) es permitir el cruce de corrientes de dos líquidos sobre una superficie más grande. Los cambiadores de calor de la placa tienen alta eficacia termal desde los flujos flúidos calientes hacia abajo y los flujos flúidos fríos hacia arriba sobre las placas expuestas grandes. Comparado a un tipo típico cambiador del tubo de calor, un PHE hace que una eficacia más alta de la transferencia de calor de las épocas serveral debido al cruce de corrientes y los corrugaciones en el placas aumenten turbulencia y reduzcan el número de Reynolds (re).
Los cambiadores de calor de la placa de DX20DM platea/la especificación de las juntas
| Max.Operating Tempeature | ℃ 190 |
| Presión de Max.Operating | 20kg/c㎡ |
| Material de placa | SS304, SS316L, 254SMO, Hastelloy, titanio, Ti-paladio, níquel |
| Material de la junta | Nitrilo (NBR), HNBR, FPM, VITON A, VITON G, HTNBR, EPDM |
| Material del marco | Acero de carbono, SS304, SS316L |
Características del cambiador de calor de la placa
(1) altos coeficientes de transferencia de calor
La bujía métrica platea cambiadores de calor para proporcionar las altas tasas de transferencia de calor, debido a la turbulencia que induce la forma de las placas. La configuración especial de la junta de las placas previene cualquier mezcla de los medios que son procesadas. En la zona portuaria ambos líquidos son separados por las juntas dobles. La seguridad adicional es asegurada por el hueco de la salida.
(2) ahorro el espacio de la instalación
Puesto que la eficacia de la transferencia de calor es alta, el espacio de la instalación solamente 2-30% es el comparar requerido a la misma capacidad del cambiador de calor multitubular.
(3) contaminación baja
El flujo turbulento fuerte formado por el topetón de la manera del flujo y el cortocircuito que permanece la época del líquido dentro del cambiador de calor darán lugar a conseguir el efecto para evitar la adherencia de la escala.
El desmontar y junta convenientes. La limpieza es fácil manejar la contaminación en un modo eficaz.
(4) pérdida de calor mínima
El calor se emite en el lado del tipo de placa cambiador de calor y porque el espacio no se requiere mucho la pérdida de calor puede ser minimizado debido a menos volumen de la generación de calor incluso cuando el aislamiento o los materiales termoaisladores no se utiliza.
(5) aplicabilidad y normalización
Se estandardizan todos los componentes o piezas y el compatiblility de las piezas es bueno. El número de placa se puede aumentar o disminuir dependiendo del cambio de la capacidad. La limpieza o el reemplazo es fácil cuando se usa la placa o la junta.
Platee la ventaja del cambiador de calor
| Diseño compacto | Alta eficacia termal |
| Desmontable para la limpieza y el mantenimiento | Puede tener placas adicionales de la transferencia de calor añadió si procede |
| Conveniente para los usos higiénicos e industriales | Conveniente para el uso con vapor |
| material Comida-seguro | CIP sistema-adaptable |
| Limpieza simple | Un producto de calidad |
| Costes de mantenimiento bajos | Vida de servicio larga |
| Variaciones del perfil para las relaciones altamente eficaces del flujo | Placas especiales para la condensación del vapor |
| Ratio ventajoso del precio/funcionamiento | Servicio amistoso |
| Alta seguridad operativa | Compacticidad |
| Alta eficacia | Posibilidades amplias del uso |

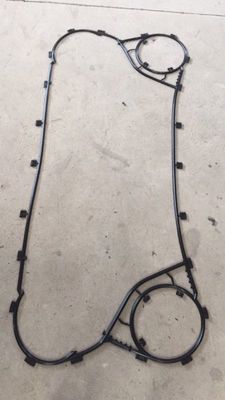

Material de la junta de PHE
| Material de la junta | Temperatura (℃) | Líquido |
| Viton/FKM | -5 ---------+180 | Ácido, líquido del álcali |
| HNBR | -15--------+160 | Agua/aceite mineral da alta temperatura, alta-temprature agua |
| NBR | -15--------+110 | Agua, agua de mar, agua mineral del humo |
| EPDM | -25-------- +170 | Agua caliente, vapor, ácido, álcali |
Usos del cambiador de calor de la placa
| Comidas | Leche, jugo, solución del azúcar, aceite de la soja y de sésamo, licor, cerveza, calefacción, esterilización/enfriamiento para el aceite de mesa, el etc., la recuperación de calor y la calefacción líquida del CIP |
| Sustancia química | Petróleo, parafina, diversos ácidos, ácido sulfúrico, keroseno, sulfato de la sal, cinc, ácido nucléico, proceso de la polimerización, refrigeración por agua suave, calentando para la glicerina, el etc., el etanol del condensiong, el etc. |
| Materia textil | Agua que se lava, solución del NaOH, refrigeración por agua de teñido y recuperación de calor residual |
| Electric&electronic | Agua en circulación, líquido refrigerador que limpia con un chorro de agua, enfriado por aceite de la transmisión, transformador de rectificador, tratamiento de aguas de enfriamiento, puro del calor del traement de enfriamiento, de alta frecuencia del SCR, tubo de electrón que se refresca y que se refresca de ennegrecimiento del horno |
| La instalación mecánica | Enfriamiento de Machineries, emulsión, aceite hidráulico, enfriamiento de líquidos abrasivo, compresor, enfriamiento industrial del furance, aceite de la transmisión, refrigeración por agua de la autoclave y enfriamiento del motor |
| Construcción naval | Enfriamiento central, aceite de Lub, chaqueta, agua del pistón, aceite pesado, enfriado por aceite de la transmisión, gasoil, precalientamiento del fuelóleo doméstico |
| Hierro de acero | Enfriamiento del molde, refrescándose para el proceso de la colada continua, el horno, la fábrica de coque que se refresca, la emulsión, la refrigeración por agua de amoníaco, los machineries, compresor que se refresca, el enfriado por aceite del lavado, el enfriado por aceite hidráulico, la recuperación de calor para el agua que se lava y el otro proceso de recuperación del calor residual |
| Tratamiento superficial | Sulfate el enfriamiento, el fosfato, la calefacción/el enfriamiento para el líquido del proceso del tratamiento previo de la capa, del coolin del tratamiento térmico, de gavanizing y de la capa líquidos del cromo |
| Proceso de la extracción | Aceite de haba cruda del alcohol, de la soja, refrescándose para el ácido graso, el etc. y calentando para el aceite de coco, el aceite de mesa etc. |
| Farmacia | Enfriamiento, calefacción y el concentrar para extraer soluciones, la crema, la solución del azúcar, la suspensión de la emulsión, el plasma, el ácido cítrico, el etc. |
| Celulosa | Agua que se lava, refrigeración por agua de cloro y recuperación de calor residual |
| Equipos constructivos | Calefacción, fuente de la agua caliente del heatingfor, calefacción y enfriamiento para la HVAC, el condensador del etc., el evaporador, la pompa de calor que se refresca, el enfriado por aceite hidráulico y el recovey del calor residual |
| Automóvil | Refrescándose para la solución del tratamiento térmico y el líquido de corte, calentando para el tratamiento previo de la capa y de la pintura que se refrescan para la cabina de espray (solenoides fosfatizadores, refrescándose) |
| Acuario | Granja de la calefacción de la agua de mar del acuario, de la recuperación de calor residual, de la incubadora y de pescados |
| Planta | Planta termal de la calefacción urbana del sistema del almacenamiento del hielo, central nuclear y piscina |
