Datos del producto:
Pago y Envío Términos:
|
| Modelo: | GX64 | nombre: | Junta/placa del cambiador de calor de la placa |
|---|---|---|---|
| Max Design Pressure: | 2,5 máximo de MPaG. | Material de placa: | Acero inoxidable, titanio, alta aleación de níquel, níquel y otros |
| Material de la junta: | NBR, EPDM, FPM, NBRHT, VITON | Superficie: | 0.64㎡ |
| Ángulo de la theta de la placa: | 85°115° | Diámetro de la conexión: | 152mm |
| La placa acanala grueso: | 3 milímetros | Anchura de Length* del centro de la placa: | 1320*285 milímetro |
| Forma Length*Width de la placa: | 1552*506 milímetro | ||
| Alta luz: | Juntas del cambiador de calor de la placa de Tranter GX64,Juntas del cambiador de calor del tranter GX64,Juntas del cambiador de calor del tranter de NBR |
||
Placas y juntas del cambiador de calor de la placa de Tranter GL13 para el refrigerador de agua de Marine Jack
Platee la introducción del cambiador de calor
Los cambiadores de calor de la placa primero fueron producidos en los años 20 y han sido desde entonces ampliamente utilizados en una gran cantidad de sectores.
Un cambiador de la placa consiste en una serie de placas paralelas que se coloquen una sobre la otra para permitir que la formación de una serie de canales para que los líquidos fluyan entre ellos.
El espacio entre dos placas adyacentes forma el canal en el cual los flujos flúidos.
Los agujeros de la entrada y del mercado en las esquinas de las placas permiten los líquidos calientes y fríos a través de los canales de alternancia en el cambiador de modo que una placa esté siempre en contacto en un lado con el líquido caliente y el otro con el frío.
El tamaño de una placa puede extenderse de algunos centímetros cuadrados (lado de 100m m * de 300m m) hasta 2 o 3 metros cuadrados (lado de 1000m m * de 2500m m). El número de placas en un solo cambiador se extiende de apenas diez a varios cientos, tan alcanzando las áreas superficiales del cambiador hasta millares de metros cuadrados.
Generalmente, estas placas se acanalan para aumentar la turbulencia, la superficie termal del cambiador y proporcionar rigidez mecánica al cambiador. El corrugación es alcanzado por la forja fría de la chapa con gruesos de 0.3m m a 1m m.
Lo más frecuentemente los materiales usados para las placas son de acero inoxidable (AISI 304, 316), titanio y aluminio.
El corrugación en las fuerzas de las placas el líquido en una trayectoria tortuosa, fijando un espacio entre dos placas adyacentes b, de 1 a 5 milímetros.
Especificación de Plate Heat Exchanger del modelo GX64
| Superficie | 0.64㎡ |
| Ángulo de la theta de la placa | 85°115° |
| Diámetro de la conexión | 152 milímetros |
| La placa acanala grueso | 3 milímetros |
| Anchura de Length* del centro de la placa | 1320*285 milímetro |
| Forma Length*Width de la placa | 1552*506 milímetro |
Información técnica del cambiador de calor de la placa GL13
| Dimensión estándar de la conexión | DN50 |
| Ajuste del perno | M20 |
| No. de los pernos de ajuste largos (TL) | 4 |
| No. de los pernos de ajuste cortos (Ts) | 4 |
| Grueso de la cubierta | 25m m |
| Peso de la barra rectora |
1,4 kg/m |
| Peso de apretar el perno | 2,0 kg/m |
| Uno-dimensión |
3.4*n milímetro |
| C-dimensión | LG |
| F-dimensión | LG-25mm |
|
Peso plate+gasket (W) AISI 304/316 0,5 milímetros AISI 304/316 0,6 milímetros Titanio 0,5 milímetros Titanio 0,6 milímetros |
0,76 kilogramos 0,91 kilogramos 0,46 kilogramos 0,55 kilogramos |
| Marco del peso | 110+n*W kilogramo |
| Ningún máximo de placas | LT L | LG | C | F |
| 71 | 500 | 590 | 590 | 565 |
| 115 | 750 | 840 | 840 | 815 |
| 159 | 1000 | 1090 | 1090 | 1065 |
LT perno tightning largo de L = de la longitud
LG = barra rectora de la longitud
número del n= de placas

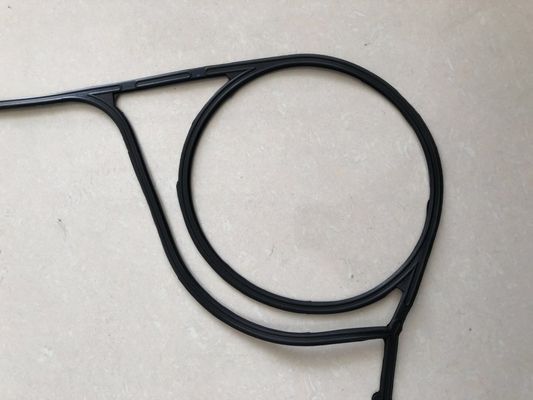

Imágenes de la junta y de la placa del cambiador de calor de la placa GX64
Placas GL13
Las placas del raspa de arenque-estilo de la serie de GL tienen un palmo grande de la theta, permitiendo tarifa finalmente adaptada de la caída de presión y de transferencia de calor.
Opción de la junta GL13
Juntas pegadas
Las juntas de la placa de M&C son elastómeros specilly moldeados para asegurar rendimiento superior.
Los materiales numerosos de la junta - NBR, EPDM, Viton, neopreno, Butyl.Hypalon, Teflon-encapsuló NBR y otros - están disponibles hacer juego sus condiciones de proceso, a las temperaturas de funcionamiento máximo de 180℃.
Juntas con clip
Considere el M&C sistema glueless con clip de la junta dondequiera que la limpieza regular sea necesaria o los líquidos agresivos acortan vida de la junta. El diseño único permite la instalación con clip fácil y rápida con seguridad aislamiento y retiro simple.
El con clip está disponible en NBR y EPDM, industriales y los grados del FDA. Estas juntas de la precisión se moldean bajo controles de fabricación rigurosos y peróxido-se curan para la larga vida y la resistencia excelente del sistema de la compresión.
Ventaja del cambiador de calor de la placa GL13 con la cáscara y - cambiadores del tubo
¿Por qué llene su sala de máquinas del equipo pesado, abultado, cuando la eficacia y la economía son factores vitales?
Un cambiador de calor de la placa de M&C es solamente cerca de 1/3 del tamaño y 1/6 del peso de un cambiador del tubo de la cáscara del funcionamiento comparable. Incluso si puede parecer razonable invertir en un cambiador del tubo, éste tendría un coste de ciclo de vida mucho más alto que un cambiador de calor de la placa.
Una razón es que las propiedades de la transferencia de calor de un cambiador de calor de la placa son 3 a 5 veces más arriba. Otro es el acercamiento cercano de la temperatura que es tan bajo como 1 ℃.
¡La eficacia paga apagado!
Un cambiador de calor de la placa ofrece muchas ventajas comparadas con los cambiadores convencionales del SHELL-y-tubo
Platee la ventaja del cambiador de calor
¿Cómo proporcionar mantenimiento del cambiador de calor de la placa?
Platee el cambiador de calor que el mantenimiento se proporciona con dos métodos distintos:
Está no cómo la diferencia básica entre estos dos métodos, sino donde y que realiza el mantenimiento. El CIP se realiza en la fábrica para la recuperación rápida y el uso continuo del equipo, y es realizado generalmente por la persona responsable de mantenimiento. El utilizar y la instalación de limpieza autorizada para el mantenimiento requiere la eliminación del equipo y enviándolo a una instalación fuera de la planta donde certificó servicio de los personales del mantenimiento el cambiador de calor de la placa. Una mirada más atenta en cada método ayudará a la luz del shel en la cual es el mejor.
El mantenimiento del CIP debido a las ventajas de turmarounds rápidos en un ciclo del mantenimiento, CIP es un método atractivo del mantenimiento. Es más rápido, más conveniente y simple. Es también un método de limpieza preferido cuando especialmente se están procesando los líquidos corrosivos. Típicamente, una operación del CIP sería como sigue:
Instalaciones de limpieza autorizadas. Las desventajas de las instalaciones de limpieza autorizadas tienden a ser medidas por el coste inicial y para las ventajas reales alcanzó raramente.
En una instalación de limpieza autorizada, cada placa se registra y se examina visualmente para determinar si merece el reacondicionamiento. Informan al cliente si cualquier placa es underviceable y por qué. La instalación comprueba varias veces su databased al conirm las especificaciones originales del cambiador de calor de la placa y después conduce una inspección visual cercana de juntas y de puntos de contacto en las placas restantes para determinar si hay alguna erosión o cambio evidente de la especificación original. Entonces se determina la limpieza y el proceso exactos del tratamiento requerido.
Las placas presión-se lavan, se aclaran y se sujetan a cualquier desmontaje cáustico caliente y/o a un procedimiento manual para el retiro de la junta y de escala. Se sujetan a la inmersión en una variedad de ácidos compatibles con el material de placa para quitar el equilibrio de cualquier foulants. Las placas limpiadas se examinan completamente visualmente y un muestreo del 10 por ciento de placas es tinte-penetrante probado. Cada placa probada se rocía con el tinte y se examina bajo luz del eltraviolet para localizar cualesquiera escapes o grieta del agujerito. Después de este procedimiento, las placas presión-se lavan y se aclaran otra vez para quitar todos los rastros del tinte.
Las placas son entonces re-gasketed con un pegamento de la junta OEM-espec. que facilite la reparación del campo si se requiere. Las placas reciben una inspección completa antes de ser embalado y envío. Las unidades hidrostático se prueban antes del envío.
Imágenes del cambiador de calor de la placa
Perfil de M&C Heat Parts Company
Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.
M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.
Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.
Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan
Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;
APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;
Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;
API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;
Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;
Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;
GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;
Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;
Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;
DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;
LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;
Mercancías del cambiador de calor de la placa de M&C listas a la entrega
