NT150L Kelvion Platten modificó a GEA Gasket And Plates para requisitos particulares

NT150L H/V GEA-Kelvion Platten modificó el cambiador de calor para requisitos particulares de la placa



Platee la introducción del cambiador de calor



No.	Componente	No.	Componente
1	Haz superior	6	ÉL placas
2	Conexiones de tubería	7	Haz inferior de la guía
3	Placa fija	8	ÉL platea la junta
4	Columna	9	Nuez en el perno tensor
5	Placa floja	10	Pernos tensores



Especificación de Plate Heat Exchanger del modelo de NT150L




Superficie	0.85㎡
Ángulo de la theta de la placa	° horizontal 120   120° vertical
Diámetro de la conexión	155 milímetros
La placa acanala grueso	3,2 milímetros
Anchura de Length* del centro de la placa	1572*314 milímetro
Forma Length*Width de la placa	1804*541 milímetro



Información técnica del cambiador de calor de la placa de NT150L





Modelo	Tamaño de la conexión	Oscuro.	Dim.B	Dim.C
NT150S	6" nominal (DN150)	26,2" (665m m)	70,1" (1781m m)	Hasta 159" (4039m m)
NT150L			89,4" (2271m m)



Placa de la transferencia de calor	316L inoxidable, 304 inoxidables, titanio, Hastelloy, 904L, SMO254 y otros a petición
Junta	NBR, EPDM, Viton y otros a petición
Placa de presión	Acero de carbono, acero inoxidable y otros a petición
Conexión portuaria	Reborde sin forro, del metal a petición alineado (inoxidable, titanio y otros a petición), soldado con autógena del cuello, entrerrosca roscada y otras
Presión máxima del diseño	La presión máxima del diseño es 300 psig (barra 21). Dependiendo del uso.
Temperatura máxima del diseño	La temperatura máxima del diseño estándar es el °F 330 (170 temperaturas de °C).Higher están disponibles a petición.
Flujo líquido máximo aproximado	NT50: 175 gpm (³ /hour de 40 m) NT100: 830 gpm (³ /hour de 190 m) NT150: 1540 gpm (³ /hour de 350 m) NT250: 3960 gpm (³ /hour de 900 m) NT350: 8380 gpm (³ /hour de 1900 m) NT500: 20.000 gpm (³ /hour de 4000 m)

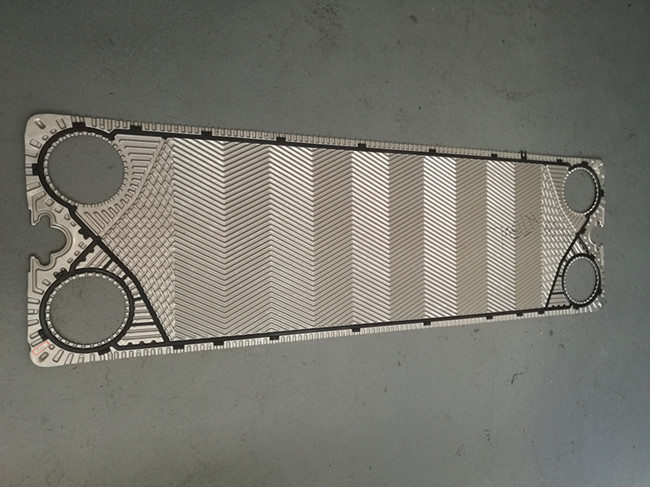

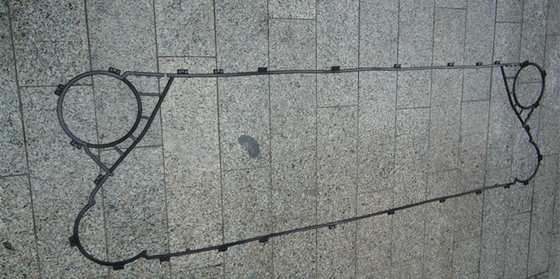

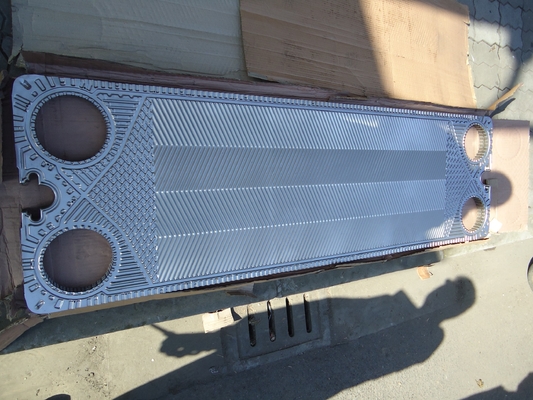

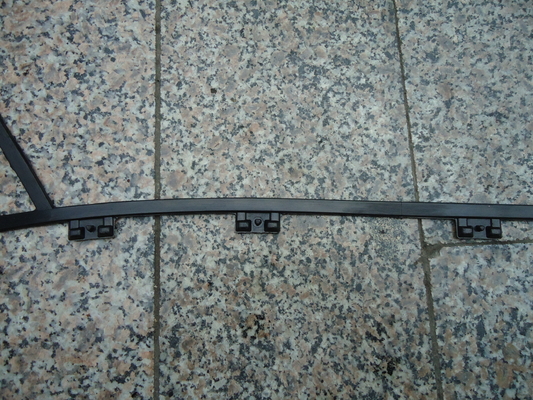

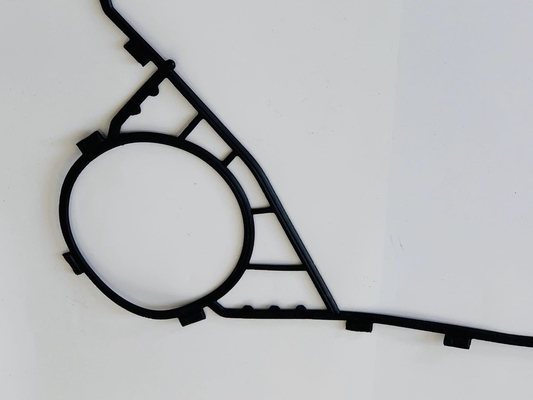

Imágenes de la junta y de la placa del cambiador de calor de la placa de NT150L









Uso y ventajas de los cambiadores de calor de la placa de NT150L



Uso:



Con el grupo de productos de las piezas del calor de M&C, la serie de NT es un cambiador de calor gasketed de la placa para las varias aplicaciones. Variedad de materiales que trabajan a través de una amplia gama de líquidos, de temperaturas y de presiones. Bien adaptado para estos usos del líquido-a-líquido:



HVAC	Sustancia química	Azúcar	Infante de marina
Comida	Energía renovable	Poder



Ventajas:



Flexibilidad

• El diseño correcto, no un “bastante buen” diseño. Una amplia variedad de materiales, de tamaños, y de configuraciones de la placa combinan con software sofisticado de la selección para asegurar una selección perfecta, sea cual sea sus necesidades.
• La huella compacta permite que usted lo utilice en ubicaciones que usted no soñaría con con una cáscara y un cambiador de calor del tubo.

Un rendimiento más alto en un más barato -

• Los corrugaciones de la placa de Optiwave distribuyen el líquido uniformemente a través de la anchura entera de la placa, maximizando la transferencia de calor y minimizando el número de placas (y cueste) requeridas.

Mantenimiento conveniente

• Las tomas de la placa de PosLoc hacen el paquete de la placa uno mismo-alinear al reinstalar.
• Las juntas herramienta-libres de Ecoloc hacen reemplazo de la junta una broche.
• Las placas individuales significan que no hay herramientas de elevación pesadas necesarias. Un mantenimiento más eficiente más rápido, con tiempos muertos más cortos.

Vida larga del servicio

• El diseño cuidadoso del corrugación proporciona el equilibrio ideal de la alta turbulencia y de la distribución flúida apropiada, reduciendo ensuciar de medios menos que perfectos.



Peligros conocidos del cambiador de calor de la placa



• El PHE es pesado. Si cae o baja abajo durante transporte, las personas pueden ser matadas o ser heridas seriamente. Transporte el PHE a su tion previsto del posi- con el empaquetado de transporte si es posible. Utilice el dimen- sioned suficientemente el equipo de elevación exclusivamente para dirigir el PHE en el lugar de la instalación. Nunca soporte por debajo cargas suspendidas y guardar a otras personas lejos.
• PHEs vertical tiene un alto centro de gravedad y puede volcarse fácilmente. Ponga un PHE entregado en una posición horizontal solamente directamente antes de que esté instalada. Asegure el PHE vertical contra volcarse empernándolo a la tierra. Si es posible, quite los dispositivos de elevación usados solamente después que el PHE se ha sujetado a la tierra.
• El uso de los medios peligrosos del flujo (explosivo, inflamable, cáustico, tóxico) implica el peligro de quemaduras químicas, de las quemaduras del fuego o de la intoxicación. Ropa protectora capaz del juego del desgaste al trabajar en el PHE. Asegúrese de que el PHE esté despresurizado y vacío antes de la abertura.
• Al abrir el PHE, afilado ÉL las placas puede caer. Guárdelo que las placas de caer teniéndolas aseguraron por otra persona. Al procesar frío o medios calientes del flujo, las superficies del PHE pueden ser más frías de 0 °C o más caliente de 50 °C. esta es la razón por la cual PHEs implicar el peligro de congelaciones y de quemaduras. Proteja a las personas por una protección contra contacto accidental e instale las señales de peligro referente congelaciones y a quemaduras.
• Un peligro que corta existe en las rebabas, hilos y ÉL platea. Lleve el equipo protector siempre al trabajar en el PHE.

El cambiador de calor de la placa pensó uso



El PHE es un componente previsto para la instalación permanente en una planta o una máquina. Sirve para la transmisión de calor del medio de calor-liberación del flujo a un medio del flujo calor-que acepta.



Recomendamos que usted pone el PHE en la operación sólo después de comprobar si la planta o la máquina en las cuales se ha integrado el PHE cumple las regulaciones del cable del appli-, las reglas de la seguridad y los estándares nacionales.



El PHE es un equipo técnico y no previsto para el uso privado. Es basi- cally diseñado para sobre todo el uso inmóvil.



El PHE fue diseñado y construido específicamente para las condiciones de funcionamiento que usted ha especificado. Las condiciones de funcionamiento se documentan en la documentación técnica:

• Mínimo/máximo permitió la presión
• Temperatura mínima/máximo permitida
• Flujos
• Tipo y composición de los medios del flujo
• Cargas adicionales si está permitido
• La desviación de estas condiciones de funcionamiento permisibles anulará la garantía y el permiso de funcionamiento. Lo mismo se aplica a las modificaciones esenciales desautorizadas en el PHE.
• Entre en contacto con por favor su oficina de ventas de Kelvion para verificar tales requisitos y las modificaciones posiblemente requeridas.



El uso previsto también incluye:

• La conformidad con las actuales instrucciones de funcionamiento y la documentación técnica incluyó en la entrega;
• Que el cambiador de calor de la placa está en técnico el perfecto estado, es decir él no muestra ningún defecto evidente, e.g pernos tensores flojos o que falta, escapes debido a defectuoso ÉL las placas y/o juntas del marco.
• Observando las leyes nacionales e internacionales, los decretos, las regulaciones, las instrucciones y otras reglas, e.g regulaciones del tion del prevén- de la seguridad profesional y del accidente, aplicables en el lugar de la instalación incluso si éstos no se enumeran en las actuales instrucciones de funcionamiento.



Imágenes del cambiador de calor de la placa





Perfil de M&C Heat Parts Company



Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.

M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.

Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.







Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;



Mercancías del cambiador de calor de la placa de M&C listas a la entrega
