DN32 marco del acero AISI 304 del cambiador de calor de la placa de la conexión S4 S4A Sondex para la cerveza de la leche

Cambiador de calor de la placa de los tamaños S4/S4A Sondex de la conexión DN32 con el marco material de acero inoxidable de AISI 304 para la compañía de /Beer de la leche

Construcción del cambiador de calor de la placa de S4/S4A




El tipo S4A y gama de la placa de S8A con las longitudes los hasta 0.75m (2,5 pies) y un modelo termal “largo” cubrirán muchos deberes el ³ /h (26 gpm) de hasta 6 m en una solución del solo paso, significando que todas las conexiones están en el lado principal, esto asegurarán el trabajo fácil del tubo y del servicio, y desmontando el cambiador para el servicio, ningunos tubos necesitan ser quitados.



Esta gama de la placa se diseña para una pasterización pequeña hasta 3,000 l./h (dependiendo del tipo de producto y del perfil de temperatura) y asegura un tratamiento apacible y suave del producto.



La transferencia de calor se obtiene, cuando el medio caliente transfiere energía con el fino, las placas fuertes del flujo entre los canales y lo entrega al medio de oposición frío sin la mezcla de los dos medios. Creats a contracorriente del flujo la eficacia óptima. El diseño de la placa y de la entrada permite CIP eficaz, fácil (limpieza en el lugar) de todas las superficies del “flujo”.

Especificación de Plate Heat Exchanger del modelo de S4/S4A


Superficie	0.04㎡
Ángulo de la theta de la placa	130° horizontal 130° horizontal
Diámetro de la conexión	28m m
La placa acanala grueso	2,35 milímetros
Anchura de Length* del centro de la placa	381*70 milímetro
Forma Length*Width de la placa	449*140 milímetro

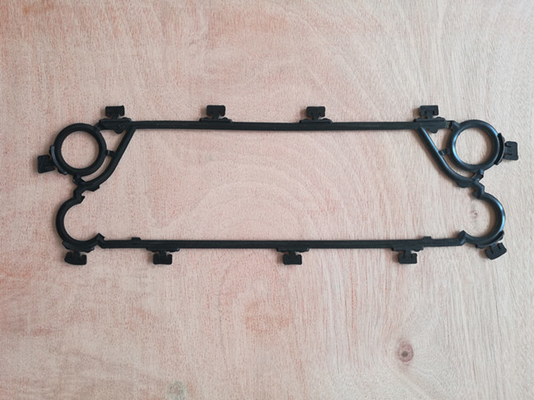

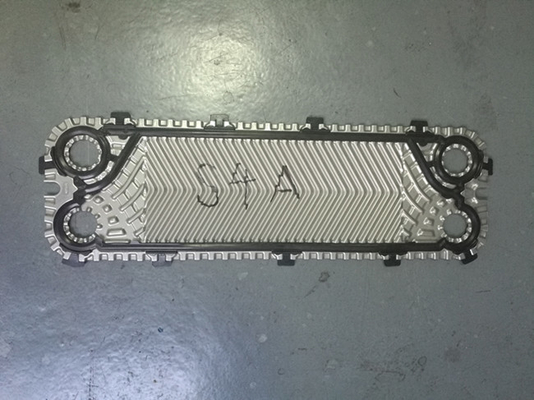

Imágenes de la junta y de la placa del cambiador de calor de la placa de S4/S4A





Marcos de S4/S4A



Número de placas	L (longitud) del marco (milímetro)	W (milímetro)	H (milímetro)	Peso máximo, vacío (kilogramos)	Tipo de conexión
S4A IG16
7-34	270	200 (7,87")	473 (18,62")	44	1,25” tubos roscados 1" unión de la lechería
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87")	621 (24,45")	46	1,25” tubos roscados 1" unión de la lechería
22-32	634			49
33-55	1034			58
56-78	1334			65



Datos técnicos del cambiador de calor de la placa de S4/S4A



Tipo		S1	S4A	S6A	S8A
Presión de trabajo máxima	PN (barra)	10,16
Temperatura de funcionamiento máxima	°C	Hasta 180
Temperatura de funcionamiento mínima		-10
Medio del flujo		Agua y diversos líquidos, vapor
Volumen/canal	Yo	0,09	0,17	0,13	0,21
Tamaño de la conexión		DN32/1.25”
Tipo de conexión		1,25” tubos o tubo roscado en el acero inoxidable o el titanio (otros materiales disponibles a petición) DN 25/1" unión de la lechería (para la comida/los marcos sanitarios de la industria únicos)
Material de placa		EN de acero inoxidable 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titanio GR.1 Otros materiales disponibles a petición
Grueso de la placa	milímetro	0,5 Otros materiales disponibles a petición
Material de la junta		NBR, EPDM, FKM Otros materiales disponibles a petición
Tipo del accesorio de la junta		Cerradura de Sonder
Trazadores de líneas en conexiones		NBR de goma, EPDM, FKM EN de acero inoxidable 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titanio Gr.1
Capítulo		Marco pintado, color RAL 5010 (otros colores disponibles a petición) Marco de acero inoxidable, diseñado para los usos sanitarios (e.g comida y sectores lecheros)
Especificación de la pintura del capítulo		Pintando disponible para las categorías C2L, C4M, C5M de la corrosión



Característica de la placa de PHE



	CARACTERÍSTICA	VENTAJAS	¡CUÁL ESTÁ EN EL TIC PARA USTED!
	ÁREA DE DISTRIBUCIÓN	Distribución de flujo eficiente	Previene la mala distribución
B	ÁREA DE TRANSFERENCIA ACANALADA DE LA PLACA PATTERN-HEAT	Promueve turbulencia, minimiza ensuciar	Efecto de recuperación excelente de calor Maximice el tiempo de ejecución
C	PLACA QUE CIERRA SISTEMAS	La “cerradura de la esquina” y “los conceptos de la cerradura de la burbuja” aseguran un paquete estable y bien alineado de la placa cuando la unidad es cerrada	Operación segura y económica Alta utilidad Tiempo muerto mínimo del servicio
D	SISTEMA DE LA JUNTA DE EASYCLIP	La junta biselada afila fácilmente el clip en lugar usando sus deflectores Permanece con seguridad en el lugar y proporciona alta integridad de aislamiento	Operación confiable Fácil y rápido substituir Ningunas herramientas especiales necesitaron





Tipo de la junta de PHE



Compruebe por favor su son tres que el tipo modelo común de la junta se utiliza siempre en la marca de Sondex.





Tipo de la placa de PHE



“Encienda la placa con la placa del flujo de la mano izquierda del "" de la junta con la placa derecha del flujo del "" de la junta con la junta” placa de extremo con la junta”



                        Placa larga termal                                                  Placa corta termal







• Sistema colgante: Las placas ofrecen un sistema colgante reforzado. El sistema colgante ayuda a las placas para soportar la fuerza de ajuste potente, y previene el desalineamiento y los hundimientos de la esquina. Esto hace las placas una inversión sólida, pues el curso de la vida de las placas se aumenta y duración se reduce del servicio.
• Área de distribución: El área de distribución en las placas se diseña para prevenir zonas estancadas, y asegura incluso una distribución de los medios a través de la placa entera. Además, la caída de presión en el área de distribución es mínima y utilizada en el área de la transmisión de calor en lugar de otro, que da lugar a una mejor eficacia de la transmisión de calor.
• Área de la transmisión de calor: Con un área maximizada de la transmisión de calor, podemos reducir el número total de placas necesarias para el rendimiento óptimo. Nuestros modelos de la placa están ajustados para cada uso y proporcionar las condiciones mejor para las soluciones de la transferencia de calor. M&C le dejó marcar encima de su eficacia y dial abajo de su consumo de energía.



Servicio y mantenimiento del cambiador de calor de la placa de M&C



Podemos ayudarle a evitar los problemas antes de que se presenten con un programa específico, extendiéndose de ayuda completa del mantenimiento al mantenimiento ad hoc. Resolveremos el horario más conveniente con usted para realizar diagnósticos del funcionamiento, el cheaning y las inspecciones de la placa, falta comprobando con los reemplazos rápidos, y las reparaciones como sea necesario.



Nuestros técnicos expertos desmontarán rápidamente sus cambiadores de calor y experto limpiarán cada placa usando métodos económicos, respetuosos del medio ambiente. Tendremos su instalación en servicio en la capacidad plena otra vez en un momento. Somos totalmente equipados realizar el CIP (que limpia en el lugar) en lo posible.



Si su cambiador de calor de la placa es culpable o que rinde poco, nuestros servicios de reparación restaurarán su instalación a la puesta en marcha en un instante. Substituimos las juntas defectuosas o gastadas, así como las placas dañadas o que se escapan, con las originales o los reemplazos de alta calidad que hacen juego perfectamente las especificaciones de su instalación.



Podemos también analizar su disposición actual para determinar si la instalación puede ser optimizada, por ejemplo aumentando el número de placas en el cambiador de calor. Esto es una mejora para su sistema entero, como cambiadores de calor más eficientes mejorar el funcionamiento total mientras que baja los costes energéticos.



Sea cual sea sus necesidades, nuestros equipos del servicio dedicado están haciendo una pausa para ayudar.



Control de calidad



Nuestros inspectores de control de calidad examinan meticuloso las placas para los defectos. Conducimos pruebas del tinte para descubrir los escapes potenciales en las placas, y realizamos las pruebas del gas para el amoníaco cambiadores de calor del embase.



Cada placa debe cubrir nuestras demandas estrictas de la calidad antes de ser enviado a nuestros clientes, para asegurar una solución durable con un curso de la vida largo.



Podemos realizar diagnósticos en sitio. Si destapamos las placas que se escapan en su instalación actual, podemos substituirlas por las placas de alto rendimiento que aumentan el relability y la eficacia de su sistema.





Imágenes del cambiador de calor de la placa









Perfil de M&C Heat Parts Company



Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.

M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.

Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.







Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;



Mercancías del cambiador de calor de la placa de M&C listas a la entrega
