Junta de goma de la placa del cambiador de calor de Sondex Danfoss S7 S7A para el cambiador de calor tamaño pequeño de la placa

Placa del cambiador de calor de Sondex/Danfoss S7/S7A y junta de goma para el cambiador de calor tamaño pequeño de la placa

Construcción del cambiador de calor de la placa de S7/S7A




Capítulo	Placas	Juntas
El cambiador de calor consiste en una placa del marco (cabeza), una placa de presión (seguidor), una barra que lleva, una barra más baja y una columna. Los pernos del lazo (fijación con abrazadera) se utilizan para comprimir el paquete de la placa. El tamaño y el número está dependiendo del tipo de cambiador de calor.	El paquete de la placa consiste en las placas con un surco a lo largo del borde de la placa y alrededor de los puertos. El número de placas es, así como el tamaño y la dimensión, dependiente en la salida termal requerida. Dependiendo del uso las placas del acero inoxidable o del titanio pudieron ser utilizadas	El surco proporcionó en las placas sostiene la junta especial. El propósito de esta junta es prevenir la entremezcla de los medios y la salida al exterior. Las juntas se seleccionan para adaptarse a la combinación real de temperatura, resistencia y posible químicos otras condiciones que se considerarán. Pueden ser suministradas en Viton, nitrilo o EPDM.

Especificación de Plate Heat Exchanger del modelo de S7/S7A


Superficie	0.07㎡
Ángulo de la theta de la placa	55° 125°
Diámetro de la conexión	60m m
La placa acanala grueso	2,6 milímetros
Anchura de Length* del centro de la placa	394*126 milímetro
Forma Length*Width de la placa	498*230 milímetro



Información técnica del cambiador de calor de la placa de S7/S7A





Capítulo	Marco pintado Marco de acero inoxidable, diseñado para la comida y la industria diaria Ambos marcos vienen con la fijación de los pernos con abrazadera puestos alrededor del borde del marco.
Presión del diseño	Marcos pintados: 1.0/1.5/2.5 Mpa. (145/217/362 PSI) Marco de acero inoxidable: 1.0/1.6 Mpa (145/232 PSI)
Marcos intermedios	Marcos intermedios y bloques de la esquina en acero inoxidable.
Conexiones	” Reborde DN150/6 en de acero de carbono, rubberlined o cladded con AISI 316 o el titanio Uniones de la lechería DN100/4”, DN125/5” y DN150/6” Según todos los estándares sabidos.
Material de placa	AISI304/316, 254 SMO y titanio.  Otros materiales disponibles a petición.
Juntas	La junta se coloca en el surco cerrado de la junta, que es formado por las placas. Este diseño hace la placa conveniente para las altas presiones de trabajo. Las placas se dirigen fuertemente durante la asamblea del cambiador de calor de la placa. Materiales: NBR, EPDM y Viton. Otros materiales disponibles a petición.
Equipo adicional	Cubierta de seguridad en acero inoxidable Chaqueta aislador Llave inglesa de junta Pies de la fundación para el marco común Reborde del instrumento Termómetro y manómetro

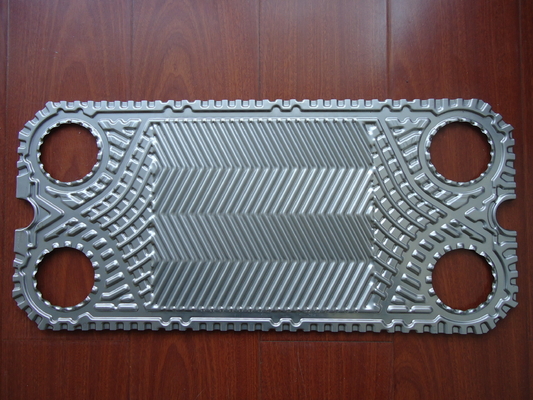

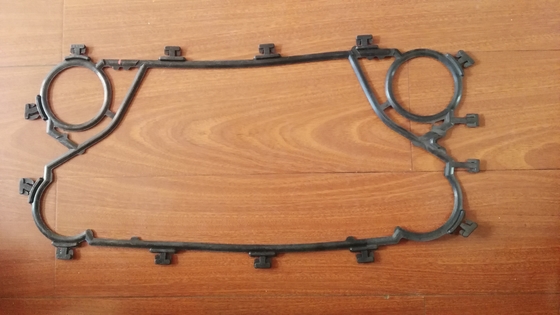

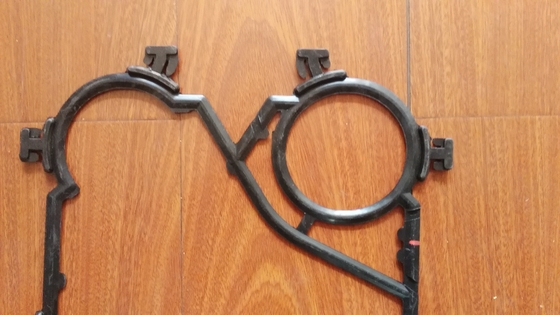

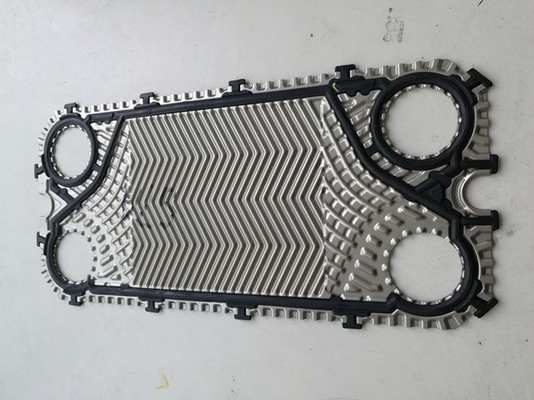

Imágenes de la junta y de la placa del cambiador de calor de la placa de S7/S7A









Marcos de S7/S7A



Número de placas	L (longitud) del marco (milímetro)	W (milímetro)	H (milímetro)	Peso máximo, vacío (kilogramos)	Tipo de conexión
S7A IS16
7-39	429	300 (11,81")	745 (29,33")	111	Flang DN50 o 2" tubo roscado BSP
40-76	629			135
77-150	1029			181
151-206	1329			215
207-243	1529			240
244-336	2029			297
S7A IG16
7-50	437	300 (11,81")	694 (27,32")	116	2" roscó el tubo BSP
51-69	537			127
70-87	637			139



Característica de la placa de PHE



	CARACTERÍSTICA	VENTAJAS	¡CUÁL ESTÁ EN EL TIC PARA USTED!
	ÁREA DE DISTRIBUCIÓN	Distribución de flujo eficiente	Previene la mala distribución
B	ÁREA DE TRANSFERENCIA ACANALADA DE LA PLACA PATTERN-HEAT	Promueve turbulencia, minimiza ensuciar	Efecto de recuperación excelente de calor Maximice el tiempo de ejecución
C	PLACA QUE CIERRA SISTEMAS	La “cerradura de la esquina” y “los conceptos de la cerradura de la burbuja” aseguran un paquete estable y bien alineado de la placa cuando la unidad es cerrada	Operación segura y económica Alta utilidad Tiempo muerto mínimo del servicio
D	SISTEMA DE LA JUNTA DE EASYCLIP	La junta biselada afila fácilmente el clip en lugar usando sus deflectores Permanece con seguridad en el lugar y proporciona alta integridad de aislamiento	Operación confiable Fácil y rápido substituir Ningunas herramientas especiales necesitaron







Tipo de la junta de PHE



Compruebe por favor su son tres que el tipo modelo común de la junta se utiliza siempre en la marca de Sondex.





Tipo de la placa de PHE



“Encienda la placa con la placa del flujo de la mano izquierda del "" de la junta con la placa derecha del flujo del "" de la junta con la junta” placa de extremo con la junta”



                        Placa larga termal                                                  Placa corta termal







• Sistema colgante: Las placas ofrecen un sistema colgante reforzado. El sistema colgante ayuda a las placas para soportar la fuerza de ajuste potente, y previene el desalineamiento y los hundimientos de la esquina. Esto hace las placas una inversión sólida, pues el curso de la vida de las placas se aumenta y duración se reduce del servicio.
• Área de distribución: El área de distribución en las placas se diseña para prevenir zonas estancadas, y asegura incluso una distribución de los medios a través de la placa entera. Además, la caída de presión en el área de distribución es mínima y utilizada en el área de la transmisión de calor en lugar de otro, que da lugar a una mejor eficacia de la transmisión de calor.
• Área de la transmisión de calor: Con un área maximizada de la transmisión de calor, podemos reducir el número total de placas necesarias para el rendimiento óptimo. Nuestros modelos de la placa están ajustados para cada uso y proporcionar las condiciones mejor para las soluciones de la transferencia de calor. M&C le dejó marcar encima de su eficacia y dial abajo de su consumo de energía.



Servicio y mantenimiento del cambiador de calor de la placa de M&C



Podemos ayudarle a evitar los problemas antes de que se presenten con un programa específico, extendiéndose de ayuda completa del mantenimiento al mantenimiento ad hoc. Resolveremos el horario más conveniente con usted para realizar diagnósticos del funcionamiento, el cheaning y las inspecciones de la placa, falta comprobando con los reemplazos rápidos, y las reparaciones como sea necesario.



Nuestros técnicos expertos desmontarán rápidamente sus cambiadores de calor y experto limpiarán cada placa usando métodos económicos, respetuosos del medio ambiente. Tendremos su instalación en servicio en la capacidad plena otra vez en un momento. Somos totalmente equipados realizar el CIP (que limpia en el lugar) en lo posible.



Si su cambiador de calor de la placa es culpable o que rinde poco, nuestros servicios de reparación restaurarán su instalación a la puesta en marcha en un instante. Substituimos las juntas defectuosas o gastadas, así como las placas dañadas o que se escapan, con las originales o los reemplazos de alta calidad que hacen juego perfectamente las especificaciones de su instalación.



Podemos también analizar su disposición actual para determinar si la instalación puede ser optimizada, por ejemplo aumentando el número de placas en el cambiador de calor. Esto es una mejora para su sistema entero, como cambiadores de calor más eficientes mejorar el funcionamiento total mientras que baja los costes energéticos.



Sea cual sea sus necesidades, nuestros equipos del servicio dedicado están haciendo una pausa para ayudar.



Control de calidad



Nuestros inspectores de control de calidad examinan meticuloso las placas para los defectos. Conducimos pruebas del tinte para descubrir los escapes potenciales en las placas, y realizamos las pruebas del gas para el amoníaco cambiadores de calor del embase.



Cada placa debe cubrir nuestras demandas estrictas de la calidad antes de ser enviado a nuestros clientes, para asegurar una solución durable con un curso de la vida largo.



Podemos realizar diagnósticos en sitio. Si destapamos las placas que se escapan en su instalación actual, podemos substituirlas por las placas de alto rendimiento que aumentan el relability y la eficacia de su sistema.





Solución de problemas de PHE



Si usted tiene problemas con su tipo de placa cambiador de calor, en la mayoría de los casos éstos se pueden solucionar por sus propios personales. Encuentre por favor debajo de un resumen de las causas y de las soluciones posibles de los problemas tan bién como posible.



Una condición para el funcionamiento apropiado continuo de su tipo de placa cambiador de calor está en estricto cumplimiento de los valores permitidos para la presión y la temperatura mencionó en la placa de identificación.

Excediendo estos valores, incluso durante los picos cortos de una presión causarán daño a la unidad y serán la causa de problemas.



Para evitar reparaciones costosas, le aconsejamos tener el trabajo y el mantenimiento de la instalación realizados por los personales correctamente entrenados. Usted puede también entrarnos en contacto con.



Problema	Causa posible	Solución posible
Salida	En las conexiones	Compruebe los trazadores de líneas de goma (si está cabido) Compruebe la junta del reborde (si está cabido) Compruebe el anillo o Quepa los tubos tensión-libres
	Mezcla de primario y de secundario   circuito	Compruebe las placas para saber si hay agujeros y/o grietas
	En paquete de la placa	Compruebe a la asamblea Compruebe la condición de las juntas Compruebe la posición apropiada de la junta
	Las condiciones de funcionamiento se desvían   de la especificación	Ajuste las condiciones de funcionamiento
Escaso   Capacidad	Aire en el sistema	Desairee el sistema de tubo Compruebe el trabajo del tubo para saber si hay trampas de aire posibles
	Las condiciones de funcionamiento se desvían   de la especificación	Ajuste las condiciones de funcionamiento
	El cambiador de calor es sucio	Limpie el cambiador de calor
	Las conexiones han sido   intercambiado	Haga de nuevo el trabajo del tubo
Demasiado alto   caída de presión	Flujo grande el flujo del diseño	Ajuste el flujo
	Canales en las placas bloqueadas	Rasante/limpio
	Medidas incorrectas	Compruebe el indicador de presión
	Desviación media del diseño	La adición por ejemplo de anticongelante aumentará la caída de presión
	Aire en el sistema	Desairee el sistema de tubo Compruebe el trabajo del tubo para saber si hay trampas de aire posibles



Imágenes del cambiador de calor de la placa







Perfil de M&C Heat Parts Company



Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.

M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.

Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.







Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;



Mercancías del cambiador de calor de la placa de M&C listas a la entrega
