Tipo junta de la refrigeración S187 S188 Sonderlock de PHE

Placas del cambiador de calor de la placa de Sondex S187/S188 de las piezas del cambiador de calor de la refrigeración y juntas pegadas y tipo de Sonderlock

Principio de funcionamiento del cambiador de calor de la placa S187/S188




Transferencia de calor



Pasando energía a partir de un medio a otro para tampoco calentar para arriba o calmar los medios, es la base de la transferencia de calor. Esto puede ser hecha tratando los medios en un cambiador de calor.

Los cambiadores de calor de la placa utilizan las placas muy eficientes del flujo para alcanzar la transferencia de calor, y son superiores a los cambiadores de calor turbular y a otros diseños del cambiador de calor de la placa en términos de eficacia de la transferencia de calor, requisitos de espacio y facilidad del mantenimiento.



Distribución de los medios





Los medios se circulan en un flujo a contracorriente dentro del cambiador de calor de la placa y se introducen en el sistema vía las entradas. De las entradas, la cascada con el área de distribución que psecially se diseña para eliminar “zonas muertas” y para asegurar un óptimo, incluso distribución de los medios de los medios a través del área de la transmisión de calor de las placas.



Área de la transmisión de calor



El área de la transmisión de calor es la mayoría de la parte importante de la placa cuando se trata de la transferencia de calor sí mismo. El medio caliente transfiere su energía a través de la placa, a los medios fríos en el lado oppsing de la placa. Las placas actúan como “separadores” que eviten que los medios se mezclen.



Modelo de la placa



Los medios atraviesan los canales del modelo que se presiona en el área de la transmisión de calor de cada placa. Los modelos son disponibles en tipos numerosos, cada uno con sus propias propiedades únicas y propósito. Como tal, los modelos tienen gran impacto en la eficacia de la transferencia de calor del cambiador de calor y se deben elegir cuidadosamente acomodar los requisitos específicos de cada deber termal.

Especificación de Plate Heat Exchanger del modelo S187/S188


Superficie	1.88㎡
Ángulo de la theta de la placa	50° 126°
Diámetro de la conexión	303m m
La placa acanala grueso	3,5 milímetros
Anchura de Length* del centro de la placa	2120*480 milímetro
Forma Length*Width de la placa	2504*868 milímetro

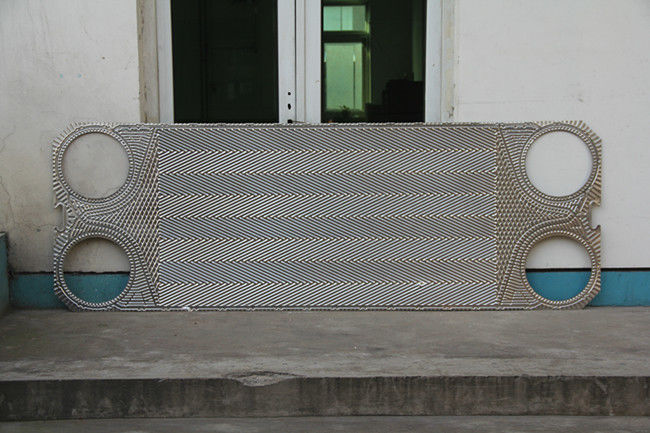

Imágenes de la junta y de la placa del cambiador de calor de la placa S187/S188









Marcos S187/S188



Número de placas	L (longitud) del marco (milímetro)	W (milímetro)	H (milímetro)	Peso máximo, vacío (kilogramos)	Tipo de conexión
S19A IS16
7-29	830	970 (38,19")	2996 (117,95")	3553	Reborde DN300 o 12" reborde
30-95	1230			4226
96-145	1530			4752
146-179	1730			5132
180-262	2230			5988
263-345	2730			6878
346-429	3230			7848
430-595	4230		3248 (127.87")	9652
596-762	5230			11554
763-929	6230			13463
S19A IS25
7-26	850	1030 (40,55")	2996 (117,95")	4540	Reborde DN300 o 12" reborde
27-91	1250			5323
92-140	1550			5958
141-173	1750			6412
174-255	2250			7435
256-337	2750			8590
338-419	3250			9693
420-583	4250		3248 (127.87")	11896
584-747	5250			14230
748-911	6250			16437



Datos técnicos del cambiador de calor de la placa S187/S188





Tipo		S81	S121	S188	S251
Presión de trabajo máxima	PN (barra)	10,16,25
Temperatura de funcionamiento máxima	°C	Hasta 180
Temperatura de funcionamiento mínima		-10
Medio del flujo		Agua y diversos líquidos, vapor
Volumen/canal	Yo	3,1	4,7	7,3	9,8
Tamaño de la conexión		DN300/12"
Tipo de conexión		DN 300/12" rebordes, de acero de carbono, rubberlined o cladded con AISI 316L (otros materiales disponibles a petición)
Material de placa		EN de acero inoxidable 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titanio GR.1 Otros materiales disponibles a petición
Grueso de la placa	milímetro	0,5, 0,6, 0,7 Otros materiales disponibles a petición
Material de la junta		NBR, EPDM, FKM Otros materiales disponibles a petición
Tipo del accesorio de la junta		Cerradura de Sonder
Trazadores de líneas en conexiones		NBR de goma, EPDM, FKM EN de acero inoxidable 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titanio Gr.1
Capítulo		Marco pintado, color RAL 5010 (otros colores disponibles a petición) Marco de acero inoxidable, diseñado para los usos sanitarios (e.g comida y sectores lecheros)
Especificación de la pintura del capítulo		Pintando disponible para las categorías C2L, C4M, C5M de la corrosión



Tipo de la junta de PHE



Compruebe por favor su son tres que el tipo modelo común de la junta se utiliza siempre en la marca de Sondex.





Tipo de la placa de PHE



“Encienda la placa con la placa del flujo de la mano izquierda del "" de la junta con la placa derecha del flujo del "" de la junta con la junta” placa de extremo con la junta”



                        Placa larga termal                                                  Placa corta termal





Servicio y mantenimiento del cambiador de calor de la placa de M&C



Podemos ayudarle a evitar los problemas antes de que se presenten con un programa específico, extendiéndose de ayuda completa del mantenimiento al mantenimiento ad hoc. Resolveremos el horario más conveniente con usted para realizar diagnósticos del funcionamiento, el cheaning y las inspecciones de la placa, falta comprobando con los reemplazos rápidos, y las reparaciones como sea necesario.



Nuestros técnicos expertos desmontarán rápidamente sus cambiadores de calor y experto limpiarán cada placa usando métodos económicos, respetuosos del medio ambiente. Tendremos su instalación en servicio en la capacidad plena otra vez en un momento. Somos totalmente equipados realizar el CIP (que limpia en el lugar) en lo posible.



Si su cambiador de calor de la placa es culpable o que rinde poco, nuestros servicios de reparación restaurarán su instalación a la puesta en marcha en un instante. Substituimos las juntas defectuosas o gastadas, así como las placas dañadas o que se escapan, con las originales o los reemplazos de alta calidad que hacen juego perfectamente las especificaciones de su instalación.



Podemos también analizar su disposición actual para determinar si la instalación puede ser optimizada, por ejemplo aumentando el número de placas en el cambiador de calor. Esto es una mejora para su sistema entero, como cambiadores de calor más eficientes mejorar el funcionamiento total mientras que baja los costes energéticos.



Sea cual sea sus necesidades, nuestros equipos del servicio dedicado están haciendo una pausa para ayudar.



Control de calidad



Nuestros inspectores de control de calidad examinan meticuloso las placas para los defectos. Conducimos pruebas del tinte para descubrir los escapes potenciales en las placas, y realizamos las pruebas del gas para el amoníaco cambiadores de calor del embase.



Cada placa debe cubrir nuestras demandas estrictas de la calidad antes de ser enviado a nuestros clientes, para asegurar una solución durable con un curso de la vida largo.



Podemos realizar diagnósticos en sitio. Si destapamos las placas que se escapan en su instalación actual, podemos substituirlas por las placas de alto rendimiento que aumentan el relability y la eficacia de su sistema.





Solución de problemas de PHE



Si usted tiene problemas con su tipo de placa cambiador de calor, en la mayoría de los casos éstos se pueden solucionar por sus propios personales. Encuentre por favor debajo de un resumen de las causas y de las soluciones posibles de los problemas tan bién como posible.



Una condición para el funcionamiento apropiado continuo de su tipo de placa cambiador de calor está en estricto cumplimiento de los valores permitidos para la presión y la temperatura mencionó en la placa de identificación.

Excediendo estos valores, incluso durante los picos cortos de una presión causarán daño a la unidad y serán la causa de problemas.



Para evitar reparaciones costosas, le aconsejamos tener el trabajo y el mantenimiento de la instalación realizados por los personales correctamente entrenados. Usted puede también entrarnos en contacto con.



Problema	Causa posible	Solución posible
Salida	En las conexiones	Compruebe los trazadores de líneas de goma (si está cabido) Compruebe la junta del reborde (si está cabido) Compruebe el anillo o Quepa los tubos tensión-libres
	Mezcla de primario y de secundario   circuito	Compruebe las placas para saber si hay agujeros y/o grietas
	En paquete de la placa	Compruebe a la asamblea Compruebe la condición de las juntas Compruebe la posición apropiada de la junta
	Las condiciones de funcionamiento se desvían   de la especificación	Ajuste las condiciones de funcionamiento
Escaso   Capacidad	Aire en el sistema	Desairee el sistema de tubo Compruebe el trabajo del tubo para saber si hay trampas de aire posibles
	Las condiciones de funcionamiento se desvían   de la especificación	Ajuste las condiciones de funcionamiento
	El cambiador de calor es sucio	Limpie el cambiador de calor
	Las conexiones han sido   intercambiado	Haga de nuevo el trabajo del tubo
Demasiado alto   caída de presión	Flujo grande el flujo del diseño	Ajuste el flujo
	Canales en las placas bloqueadas	Rasante/limpio
	Medidas incorrectas	Compruebe el indicador de presión
	Desviación media del diseño	La adición por ejemplo de anticongelante aumentará la caída de presión
	Aire en el sistema	Desairee el sistema de tubo Compruebe el trabajo del tubo para saber si hay trampas de aire posibles



Imágenes del cambiador de calor de la placa







Perfil de M&C Heat Parts Company



Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.

M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.

Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.







Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;
