Sello del cambiador de calor de S8 S8A Sondex Danfoss para la pasterización pequeña

Cambiador de calor de la placa de S8/S8A Sondex/Danfoss para la pasterización pequeña usada en la industria alimentaria

Principio de diseño del cambiador de calor de la placa de S8/S8A




El tipo S4A y gama de la placa de S8A con las longitudes los hasta 0.75m (2,5 pies) y un modelo termal “largo” cubrirán muchos deberes el ³ /h (26 gpm) de hasta 6 m en una solución del solo paso, significando que todas las conexiones están en el lado principal, esto asegurarán el trabajo fácil del tubo y del servicio, y desmontando el cambiador para el servicio, ningunos tubos necesitan ser quitados.



Esta gama de la placa se diseña para una pasterización pequeña hasta 3,000 l./h (dependiendo del tipo de producto y del perfil de temperatura) y asegura un tratamiento apacible y suave del producto.



La transferencia de calor se obtiene, cuando el medio caliente transfiere energía con el fino, las placas fuertes del flujo entre los canales y lo entrega al medio de oposición frío sin la mezcla de los dos medios. Creats a contracorriente del flujo la eficacia óptima. El diseño de la placa y de la entrada permite CIP eficaz, fácil (limpieza en el lugar) de todas las superficies del “flujo”.

Especificación de Plate Heat Exchanger del modelo de S8/S8A


Superficie	0.08㎡
Ángulo de la theta de la placa	130° horizontal 130° vertical
Diámetro de la conexión	28m m
La placa acanala grueso	2,35 milímetros
Anchura de Length* del centro de la placa	656*70 milímetro
Forma Length*Width de la placa	724*140 milímetro

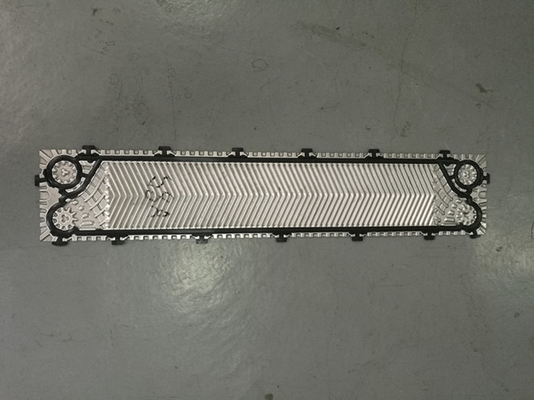

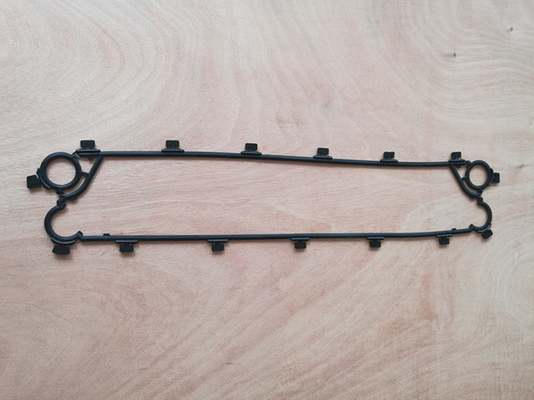

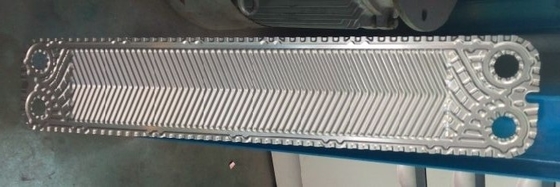

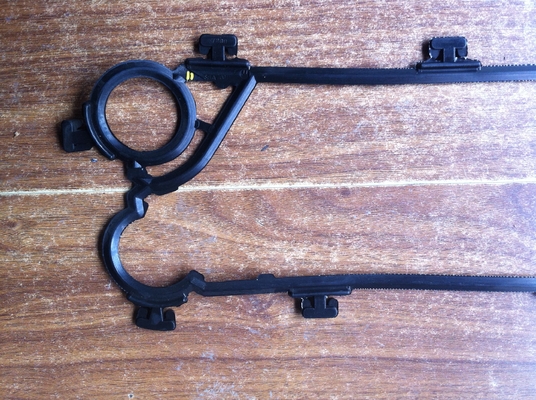

Imágenes de la junta y de la placa del cambiador de calor de la placa de S8/S8A









Marcos de S8/S8A



Número de placas	L (longitud) del marco (milímetro)	W (milímetro)	H (milímetro)	Peso máximo, vacío (kilogramos)	Tipo de conexión
S8A FG16
7-19	275	200 (7,87")	758 (29,84")	74	” Unión de la lechería DN25/1
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87")	913-943 (35,95" - 37,13")	77	” Unión de la lechería DN25/1
56-75	548			83
76-95	648			109
96-124	798			140



Datos técnicos del cambiador de calor de la placa de S8/S8A



Tipo		S1	S4A	S6A	S8A
Presión de trabajo máxima	PN (barra)	10,16
Temperatura de funcionamiento máxima	°C	Hasta 180
Temperatura de funcionamiento mínima		-10
Medio del flujo		Agua y diversos líquidos, vapor
Volumen/canal	Yo	0,09	0,17	0,13	0,21
Tamaño de la conexión		DN32/1.25”
Tipo de conexión		1,25” tubos o tubo roscado en el acero inoxidable o el titanio (otros materiales disponibles a petición) DN 25/1" unión de la lechería (para la comida/los marcos sanitarios de la industria únicos)
Material de placa		EN de acero inoxidable 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titanio GR.1 Otros materiales disponibles a petición
Grueso de la placa	milímetro	0,5  Otros materiales disponibles a petición
Material de la junta		NBR, EPDM, FKM  Otros materiales disponibles a petición
Tipo del accesorio de la junta		Cerradura de Sonder
Trazadores de líneas en conexiones		NBR de goma, EPDM, FKM EN de acero inoxidable 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titanio Gr.1
Capítulo		Marco pintado, color RAL 5010 (otros colores disponibles a petición) Marco de acero inoxidable, diseñado para los usos sanitarios (e.g comida y sectores lecheros)
Especificación de la pintura del capítulo		Pintando disponible para las categorías C2L, C4M, C5M de la corrosión



Característica de la placa de PHE



	CARACTERÍSTICA	VENTAJAS	¡CUÁL ESTÁ EN EL TIC PARA USTED!
	ÁREA DE DISTRIBUCIÓN	Distribución de flujo eficiente	Previene la mala distribución
B	ÁREA DE TRANSFERENCIA ACANALADA DE LA PLACA PATTERN-HEAT	Promueve turbulencia, minimiza ensuciar	Efecto de recuperación excelente de calor Maximice el tiempo de ejecución
C	PLACA QUE CIERRA SISTEMAS	La “cerradura de la esquina” y “los conceptos de la cerradura de la burbuja” aseguran un paquete estable y bien alineado de la placa cuando la unidad es cerrada	Operación segura y económica Alta utilidad Tiempo muerto mínimo del servicio
D	SISTEMA DE LA JUNTA DE EASYCLIP	La junta biselada afila fácilmente el clip en lugar usando sus deflectores Permanece con seguridad en el lugar y proporciona alta integridad de aislamiento	Operación confiable Fácil y rápido substituir Ningunas herramientas especiales necesitaron







Tipo de la junta de PHE



Compruebe por favor su son tres que el tipo modelo común de la junta se utiliza siempre en la marca de Sondex.





Tipo de la placa de PHE



“Encienda la placa con la placa del flujo de la mano izquierda del "" de la junta con la placa derecha del flujo del "" de la junta con la junta” placa de extremo con la junta”



                        Placa larga termal                                                  Placa corta termal





Solución de problemas de PHE



Si usted tiene problemas con su tipo de placa cambiador de calor, en la mayoría de los casos éstos se pueden solucionar por sus propios personales. Encuentre por favor debajo de un resumen de las causas y de las soluciones posibles de los problemas tan bién como posible.



Una condición para el funcionamiento apropiado continuo de su tipo de placa cambiador de calor está en estricto cumplimiento de los valores permitidos para la presión y la temperatura mencionó en la placa de identificación.

Excediendo estos valores, incluso durante los picos cortos de una presión causarán daño a la unidad y serán la causa de problemas.



Para evitar reparaciones costosas, le aconsejamos tener el trabajo y el mantenimiento de la instalación realizados por los personales correctamente entrenados. Usted puede también entrarnos en contacto con.



Problema	Causa posible	Solución posible
Salida	En las conexiones	Compruebe los trazadores de líneas de goma (si está cabido) Compruebe la junta del reborde (si está cabido) Compruebe el anillo o Quepa los tubos tensión-libres
	Mezcla de primario y de secundario   circuito	Compruebe las placas para saber si hay agujeros y/o grietas
	En paquete de la placa	Compruebe a la asamblea Compruebe la condición de las juntas Compruebe la posición apropiada de la junta
	Las condiciones de funcionamiento se desvían   de la especificación	Ajuste las condiciones de funcionamiento
Escaso   Capacidad	Aire en el sistema	Desairee el sistema de tubo Compruebe el trabajo del tubo para saber si hay trampas de aire posibles
	Las condiciones de funcionamiento se desvían   de la especificación	Ajuste las condiciones de funcionamiento
	El cambiador de calor es sucio	Limpie el cambiador de calor
	Las conexiones han sido   intercambiado	Haga de nuevo el trabajo del tubo
Demasiado alto   caída de presión	Flujo grande el flujo del diseño	Ajuste el flujo
	Canales en las placas bloqueadas	Rasante/limpio
	Medidas incorrectas	Compruebe el indicador de presión
	Desviación media del diseño	La adición por ejemplo de anticongelante aumentará la caída de presión
	Aire en el sistema	Desairee el sistema de tubo Compruebe el trabajo del tubo para saber si hay trampas de aire posibles



Imágenes del cambiador de calor de la placa











Perfil de M&C Heat Parts Company



Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.

M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.

Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.







Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;



Mercancías del cambiador de calor de la placa de M&C listas a la entrega
