El OEM PHE de Varitherm GEA Plate Heat Exchangers VT20 platea las juntas para la industria alimentaria

Placas y juntas del OEM PHE de Varitherm GEA Plate Heat Exchangers VT20/VT20P/VT20M en la industria alimentaria

Construcción de VT20/VT20P/VT20M Plate Heat Exchanger



Con Safetytherm, los expertos han tenido éxito en el diseño de una versión extremadamente confiable de un cambiador de calor sellado convencional de la placa. Dos placas extremadamente finas con aberturas soldadas con autógena de la entrada y del mercado forman un pequeño hueco de la salida dentro de una placa de la doble-pared. En raramente el acontecimiento de una grieta de la placa que ocurre, esta solución lista con los canales especiales de la salida se asegura de que una mezcla de un medio incompatible está excluida y la salida es visible.



El diseño compacto y la función de Safetytherm cumple las mayores niveles. Nuestros clientes pueden estar seguros de una cosa: Safetytherm es un ejemplo brillante de una solución eficaz y de bajo mantenimiento de la doble-placa que garantice un nivel de la seguridad de la producción.

Especificación de Plate Heat Exchanger del modelo VT20




Superficie	0.26㎡
Ángulo de la theta de la placa	127 ° del ° 127
Diámetro de la conexión	79 milímetros
La placa acanala grueso	3,9 milímetros
Anchura de Length* del centro de la placa	868 * 212 milímetros
Forma Length*Width de la placa	999 * 337 milímetros



Información técnica del cambiador de calor de la placa de VT20 /VT20P/VT20M





Modelo	Tamaño de la conexión	Dim.A	Dim.B	Dim.C
VT20 Safetytherm	3" (DN80)	21,4" (620m m)	56,6" (1488m m)	Hasta 127" (3235m m)
VT40 Safetytherm	5" (DN125)	28,0" (710m m)	74,2" (1885m m)	Hasta 139" (3535m m)



Placa de la transferencia de calor: acero inoxidable 316L.

Junta: NBR, EPDM, Viton, y otros a petición.

Conexión portuaria: Reborde soldado con autógena sin forro, del metal a petición alineado, aumentado del cuello y otros.

Presión máxima del diseño: 230 psig (barg 16)

Temperatura máxima del diseño: 370 ° F (°C) 190, dependiendo de la selección de la junta

Flujo líquido máximo aproximado: VT20 Saftetytherm: 440 gpm (³ /hour del 100m)

                                                                        VT40 Saftetytherm: 924 gpm (³ /hour de los 210m)

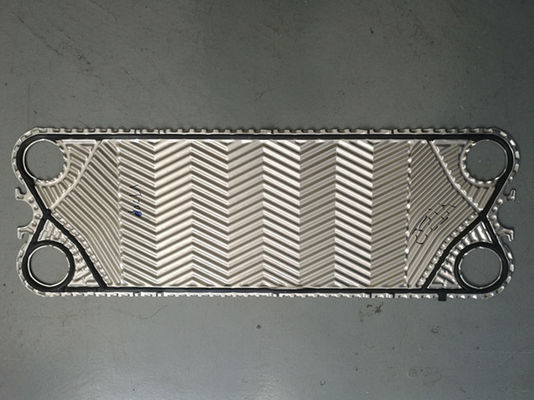

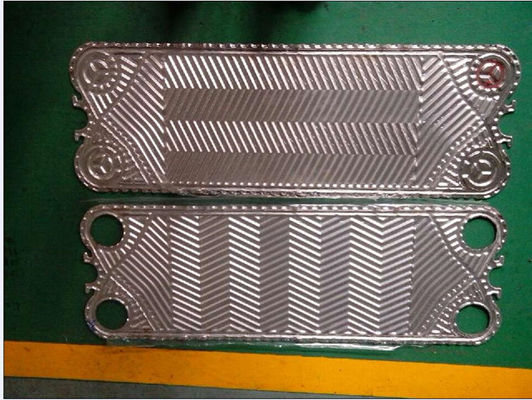

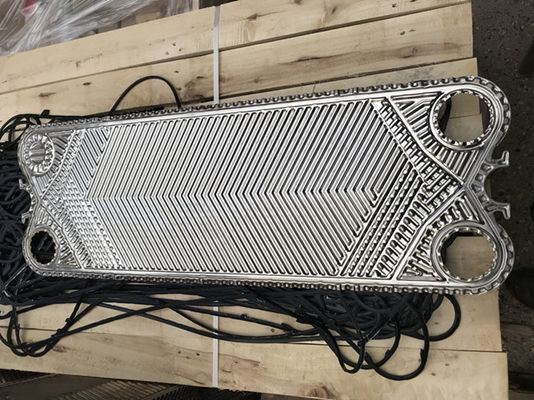

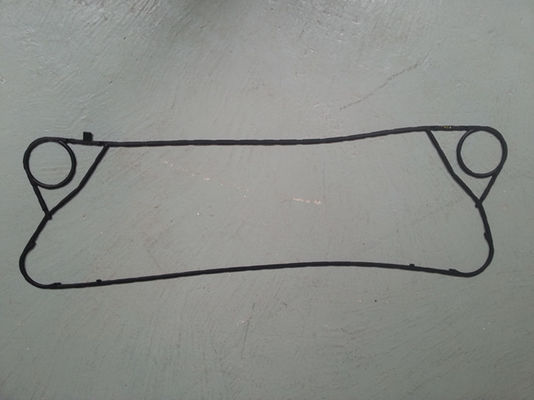

Imágenes de la junta y de la placa del cambiador de calor de la placa de VT20 /VT20P/VT20M





Cambiador de calor de la placa de VT20/VT20P/VT20M Gasketed - variedad sistemática del producto de Varitherm





Si en la calefacción o el enfriamiento de líquidos contener las partículas de hasta 2m m de tamaño, en vapores de condensación o en el gas que se refresca y el gas que deshumedece en cambiadores de calor de la placa de Varitherm de los casos especiales ofrece una solución convincentemente con la gama más amplia de usos posibles.



La serie de Varitherm tiene dos discusiones de convencimiento en su favor. En primer lugar hay una amplia gama de materiales disponibles, incluyendo 1.40301/AISI304, aleación níquel-basada, Incolloy, níquel, tantalio y titanio. En segundo lugar viene con un paquete individual de la placa que se pueda ampliar fácilmente para cubrir sus necesidades futuras. Y esto hace la serie de Varitherm la solución económica óptima para apenas alrededor de cada uso.



Ventajas de un vistazo
Presión de funcionamiento hasta 25 barras, presión de prueba hasta 32,5 barras	Placas en diversos tamaños, corrugaciones y materiales	sistema Pegamento-libre de la junta de LocIn para los tamaños modelo VT20-VT80
Materiales de la junta de NBR, de EPDM y de FPM	Materiales especiales de la junta, tales como silicón, Hypalon y butilo disponibles a petición	Marcos laqueados para todos los tamaños modelo
Marcos de acero inoxidables para los tamaños modelo VT04 a VT80



Ventajas de un vistazo

Nivel de la seguridad de la producción Transferencia de calor eficaz Diseño compacto Riesgo bajo de la salida Mantenimiento fácil



Manipulación de productos apacible



El tratamiento apacible de los productos causados por el corrugación suave toma el Varitherm la decisión obvia para la industria alimentaria.





Tipo de PHE de Safetherm y de Varitherm



Safetytherm	VT10  VT20  VT40
Varitherm	VT04  VT10  VT20  VT40  VT80  VT130  VT180  VT250  VT405  VT805  VT1306  VT2508



Marco de VT20/VT20P/VT20M



PHEs está disponible en diversas versiones específicas a la aplicación del marco. Las versiones básicas son los diseños de C y de B, con el diseño de B que es utilizado sobre todo para paquetes más largos de la placa. Las variantes de estos diseños son marcadas por otras abreviaturas.





Las versiones de acero especiales de Stianless se emplean en producto alimenticio y usos farmacéuticos y pueden incluir las placas intermedias para separar las secciones individuales.

Algunos marcos se equipan de las bases altura-ajustables





Localización de averías de PHE



1. Funcionamiento escaso



Falta	Causa	Remedio
Transferencia de calor reducida	Los depósitos en ÉL platea	Limpio ÉL lo platea - limpiando platea mientras que PHE es abierto y de limpieza ÉL platea mientras que PHE es cerrado.
	Operación, medios etc. del flujo diferenciando del caso del diseño	Tenga diseño de PHE con los nuevos datos de funcionamiento comprobados por M&C
Pérdida de presión excesiva	El tapar de los huecos multíples del flujo obstruye flujo	Limpio ÉL lo platea - limpiando platea mientras que PHE es abierto y de limpieza ÉL platea mientras que PHE es cerrado.
	Instalación incorrecta del ÉL las placas obstruye flujo	Compruebe el orden de la instalación mediante esquema circular
	Operación, medios etc.differing del flujo del caso del diseño	Tenga diseño de PHE con los nuevos datos de funcionamiento comprobados por M&C



2. Escapes



Falta	Causa	Remedio
Los escapes entre ÉL platea - escape de los medios del flujo del ÉL platea el paquete	Dimensión tensora incorrecta de PHE	Compruebe la dimensión tensora correcta según datos de la placa de datos de servicio
	Presión de funcionamiento excesiva	Compruebe la presión de funcionamiento según datos de la placa de datos de servicio
	Temperaturas de funcionamiento demasiado altas/demasiado bajas	Compruebe las temperaturas de funcionamiento según datos de la placa de datos de servicio
	ÉL platea las juntas no se asienta correctamente	Abra el PHE y corrija el asiento del ÉL platean las juntas
	ÉL platea las juntas se mancha	Abra el PHE y limpie ÉL platean las juntas
	ÉL platea las juntas defectuosas o endurecidas	Abra el PHE y substituya ÉL platean las juntas
Escapes entre ÉL placas y marcos, placas del refuerzo y placas intermedias	Asentado incorrectamente ÉL platean y las juntas del marco	Abra el PHE y el asiento correcto de las juntas de la placa y del marco
	ÉL platea y se manchan las juntas del marco	Abra el PHE y limpie ÉL platean y las juntas del marco
	ÉL platea y las juntas del marco son defectuosas	Abra el PHE y substituya ÉL platean y las juntas del marco
Escapes entre la conexión del marco y la fontanería	Carga excesiva de la conexión del marco de la fontanería	Cargas de conexión Reduce a los valores permitidos
	La junta asentó incorrectamente	Aflójese de la conexión del marco y del asiento correcto de la junta
	Junta sucia	Aflójese de la conexión del marco y limpie la junta
	Junta defectuosa	Aflójese de la conexión del marco y substituya la junta
	La conexión del reborde no se aprieta suficientemente	Compruebe la junta y vuelva a apretar la conexión uniformemente si procede
Dañado ÉL platea	Ajuste excesivo de ÉL platea el paquete (la dimensión tensora debajo de un mínimo)	Substituya defectuoso ÉL platea
Dañado ÉL platea	Corrosión del ÉL platea el material	Compruebe el diseño de PHE con respecto a los medios del flujo, contacto M&C
Dañado ÉL placas al principio o en el final del PHE	Conexión a tierra incorrecta al soldar con autógena en conexiones especiales a los tubos de comunicación del marco abierto	Repalce defectuoso ÉL platea



Imágenes del cambiador de calor de la placa





Perfil de M&C Heat Parts Company



Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.

M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.

Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.







Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;



Mercancías del cambiador de calor de la placa de M&C listas a la entrega
