Principio de la operación de Plate Heat Exchanger del modelo A085


Diseño estándar



El cambiador de calor de la placa consiste en varias placas de metal acanaladas finas.

Los corrugaciones de la placa forman los canales de flujo para el calor que intercambia los líquidos y proporcionan fuerza al paquete comprimido de la placa.

Las placas contienen los puertos para las entradas, los mercados y los pasos flúidos de la interconexión como sea necesario.

Las juntas se atan a las placas, formando un sello entre el calor que intercambia los líquidos y los alrededores.

En el ejemplo mostrado aquí, el líquido frío (azul) entra en la parte inferior y el líquido caliente (rojos) en el top.





Capítulo



Las placas son afianzadas con abrazadera juntas a una dimensión predeterminada por las barras de lazo entre dos losas gruesas del metal: una losa inmóvil (cabeza) y un salb movible (seguidor). Las conexiones para las entradas y los mercados flúidos se pueden hacer en cualquier losa. Las placas se cuelgan en la barra superior y son dirigidas por la barra inferior. Una columna de extremo apoya los extremos de la barra superior e inferior.


Especificación de Plate Heat Exchanger del modelo A085


Superficie	0.85㎡
Ángulo de la theta de la placa	50 ° del ° 120
Diámetro de la conexión	150 milímetros
La placa acanala grueso	3,2 milímetros
Anchura de Length* del centro de la placa	1531 * 380 milímetros
Forma Length*Width de la placa	1745 * 595 milímetros



Dimensiones del marco A085



MARCO	Diámetro de la conexión (pulgadas)	GPM máximo de los E.E.U.U.	Longitud del marco estándar (pulgadas)		Superficie máxima (² del pie)
			Mínimo	Máximo
A055	6,0	1800	30	98	2700
A085	6,0	1800	30	98	4150
A145	6,0	1800	30	98	6900
R5	4,0	800	37	220	4000
SR9	8,0	3100	46	136	3200

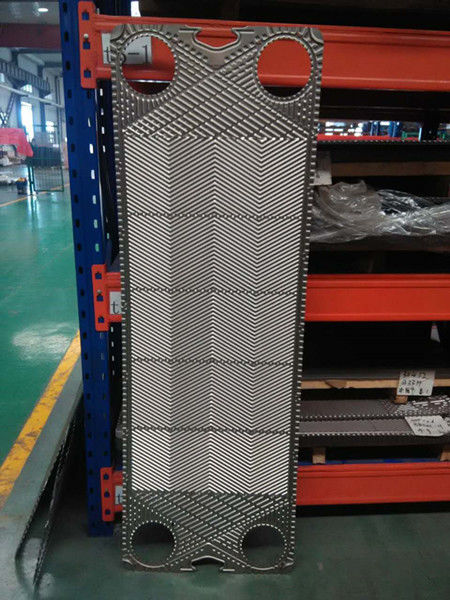

Imagen de la junta y de la placa del cambiador de calor de la placa A085







A085 platean las características de Exhcanger del calor y las ventajas y las ventajas



Los cambiadores de calor de la placa desempeñan un papel importante en la maximización del uso de la energía en muchos los procesos de la calefacción y de enfriamiento transfiriendo calor eficientemente y recuperando el calor para el uso de energía y las consecuencias para el medio ambiente reducidos.



Los cambiadores de calor de la placa A085 se utilizan para calentar, refrescarse, los deberes de la condensación y de la evaporación para varios procesos y usos a través de industrias - incluyendo el aceite y gask, el infante de marina, las sustancias químicas, los productos petroquímicos, la producción de energía, las industrias generales, los usos de la HVAC, y la industria de la comida y de las bebidas. Con un siglo de experiencia y de una base instalada enorme por todo el mundo, las piezas del calor de M&C son los diseños probados que hacen una contribución crítica al funcionamiento, a la eficacia, y a la confiabilidad de los procesos de los clientes año tras año.



Usos de enfriamiento	Usos de la recuperación de energía	Comience a beneficiar a hoy
Agua del sello para las turbinas de vapor Aceites lubricantes de la turbina Agua de alta calidad usada en pasos de enfriamiento del estator Aceites de lacre de la glándula Gastó el agua de la charca del elemento combustible Escudo del neutrón La energía hace una pausa Lazo cerrado que se refresca usando el mar, el río o torres de enfriamiento Enfriamiento del recipiente del reactor	Agua de alimentación de la sala de calderas Calor y agua de la purga Usos geotérmicos Precalentador y/o refrigeradores para los sistemas del depurador	Cambiadores de calor de la placa reducir gastos del mantenimiento y de explotación mientras que minimiza el tiempo muerto, entregando las ventajas su necesidad de mejorar la rentabilidad de su proceso. Los ingenieros bien informados de M&C trabajarán con usted cada paso de la manera del diseño de sistemas a la puesta en práctica y el beyong, asegurar su consigue el rendimiento óptimo de su sistema. Para aprender más sobre cómo M&C puede ayudar a mejorar su rentabilidad.




Parámetros de la junta del OEM y del ODM PHE

Las juntas usadas en cambiadores de calor de la placa deben tener durabilidad en diversas calidades y condiciones líquidas de la temperatura/de la presión. M&C ha preparado los materiales siguientes de la junta para apoyar una amplia variedad de usos.


Material	Max Use Temperature	Dureza	Medios del uso
NBR	℃ 120	76±2	El alcano, el alcano y otros medios no polares, el aceite combustible y el otro aceite mineral; Lubricantes; Aceites animales y vegetales; Agua caliente, agua salada, etc
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	El agua, vapor, atmosphericozone, no-petróleo-basó; Cetona; Alcoholes etc medio polar
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Ácido, álcali, solvente orgánico, aceite caliente
Viton A (ACEITE)
Viton B
Viton G	℃ 200	80±2	El ácido fuerte, aceite caliente saturó el aceite caliente del vapor
CR	-40~60℃	75±2	Refrigerante


Parámetros de la placa del OEM y del ODM PHE



Material de placa	Líquido
Hastelloy (C276, D205, B2G)	Ácido sulfúrico concentrado, ácido hidroclórico, ácido fosfórico
Titanio	Agua de mar, agua salada, compuestos de la sal
Níquel	Temperatura alta, soda de cáustico de la alto-concentración
SMO254 (20Cr, 18Ni 6Mo)	Solución de sal sulfúrica, acuosa diluída, solución inorgánica del agua
De acero inoxidable (AISI304, AISI316)	Agua, vapor, lubricantes



Característica de la placa de PHE



	CARACTERÍSTICA	VENTAJAS	¡CUÁL ESTÁ EN EL TIC PARA USTED!
	ÁREA DE DISTRIBUCIÓN	Distribución de flujo eficiente	Previene la mala distribución
B	ÁREA DE TRANSFERENCIA ACANALADA DE LA PLACA PATTERN-HEAT	Promueve turbulencia, minimiza ensuciar	Efecto de recuperación excelente de calor Maximice el tiempo de ejecución
C	PLACA QUE CIERRA SISTEMAS	La “cerradura de la esquina” y “los conceptos de la cerradura de la burbuja” aseguran un paquete estable y bien alineado de la placa cuando la unidad es cerrada	Operación segura y económica Alta utilidad Tiempo muerto mínimo del servicio
D	SISTEMA DE LA JUNTA DE EASYCLIP	La junta biselada afila fácilmente el clip en lugar usando sus deflectores Las estancias con seguridad en el lugar y proporcionan alta integridad de aislamiento	Operación confiable Fácil y rápido substituir Ningunas herramientas especiales necesitaron







Cambiadores de calor de la placa para los usos de la industria de poder



Eficiente, compacto y rentable



Los cambiadores de calor de la placa de M&C ofrecen las soluciones más rentables para los usos de la transferencia de calor en la industria de poder que fueron servidos históricamente por tecnología de la cáscara y del tubo. Los cambiadores de calor de la placa desempeñan un papel cada vez más importante en productores de poder de ayuda para resolver el agua rigurosa ambiental y regulaciones del ahorro de energía. Si usted está recuperando el calor residual o está aislando el sistema de enfriamiento de la fuente de enfriamiento, M&C tiene el conocimiento y los productos del uso para mejorar su eficacia y funcionamiento. Los avances en tecnología de PHE le han ayudado para suplantar la cáscara y el tubo como la tecnología de la opción en esta industria exigente.



Ventajas potentes

• Protege el equipo contra el daño causado por los contaminantes
• Recuperación de calor muy eficiente
• Flujos hasta 20.000 GPM
• Simplifica mantenimiento, tiempo de ahorro y el dinero
• El diseño modular facilita la flexibilidad para la reconfiguración
• El diseño compacto ahorra el espacio

Eficacia

• La alta eficacia termal ahorra el dinero con la reducción en área de transferencia de calor requerida
• El líquido bajo soporta mejora tiempo de lanzamiento y reduce el actuar de los costes flúidos
• Alcanza para arriba la recuperación de calor del tp el 97%

Mantenimiento

• Eliminates complicó mantenimiento tal como métodos de la radiografía, ultrasónica y otros no destructiva de prueba
• el material resistente a la corrosión del 100% reduce la inspección y el mantenimiento mientras que asegura la operación confiable
• Ningunas piezas móviles minimizan la vibración, aseguran la operación confiable y reducen mantenimiento

Coste

• Costes de capital más bajos cuando está comparado a la cáscara y al tubo tradicionales
• El diseño eficiente reduce el peso
• Reducción de costes de ciclo de la elevación
• El ensuciar reducido lleva a una eficacia termal más alta, y minimiza mantenimiento y gastos de explotación
• Una velocidad flúida más baja maximiza vida de la placa y reduce mantenimiento



Imagen del cambiador de calor de la placa











Perfil de M&C Heat Parts Company



Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.

M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.

Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.







Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan
