el tipo Apv de 1.5MPa N35 calor las juntas del cambiador para refrescarse

Tipo de las placas y de las juntas N35 del cambiador de calor de la placa de APV para los usos de enfriamiento

Operación y configuraciones de Plate Heat Exchanger del modelo N35

Los cambiadores de calor de la placa son uno de los métodos más versátiles y más rentables para la calefacción y/o enfriamiento de líquidos. El concepto básico utiliza una placa acanalada de la transferencia de calor para separar el líquido caliente del frío y para transferir el calor entre los líquidos.



El sello entre las placas es establecido por una junta periférica que también separe los puertos y las áreas directos del flujo con una barrera doble. La junta tampoco permite que el líquido fluya abajo del canal de la placa o lo puentee al canal adyacente de la placa según lo representado en el cuadro 1.



Los cambiadores de calor de la placa se pueden utilizar en una variedad de diversas configuraciones.



Una configuración es enfriamiento a circuito cerrado, donde el medio de enfriamiento sucio tal como agua del mar, del río, del lago o de la torre se aísla en el cambiador de calor de la placa y el agua tratada limpia se recircula continuamente a través de la instalación de procesamiento. Esta configuración, tal y como se muestra en del cuadro 2, protege el equipo de proceso contra el líquido de enfriamiento sucio.




Especificación de Plate Heat Exchanger del modelo N35


Superficie	0.36㎡
Ángulo de la theta de la placa	120 ° horizontal de la vertical 120 del °
Diámetro de la conexión	85 milímetros
La placa acanala grueso	2,8 milímetros
Anchura de Length* del centro de la placa	1069 * 238 milímetros
Forma Length*Width de la placa	1202 * 371 milímetros



Dimensiones del marco N35



MARCO	Diámetro de la conexión (pulgadas)	GPM máximo de los E.E.U.U.	Longitud del marco estándar (pulgadas)		Superficie máxima (² del pie)
			Mínimo	Máximo
SR1	1,5	125	17	31	150
SR2	2,0	200	20	59	650
N35	3,0	460	16	98	1900
Q030	4,0	800	40	104	1550
Q055	4,0	800	40	104	2850

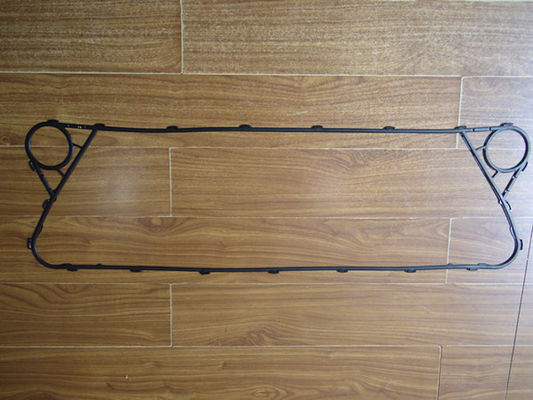

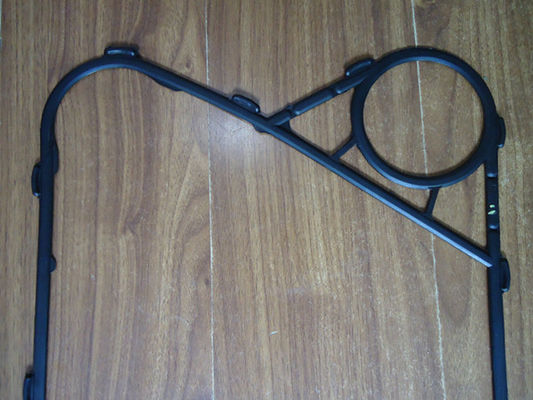

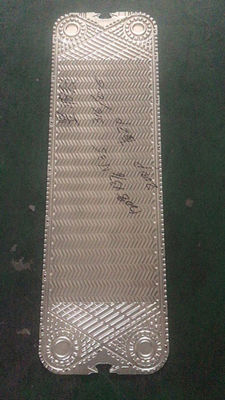

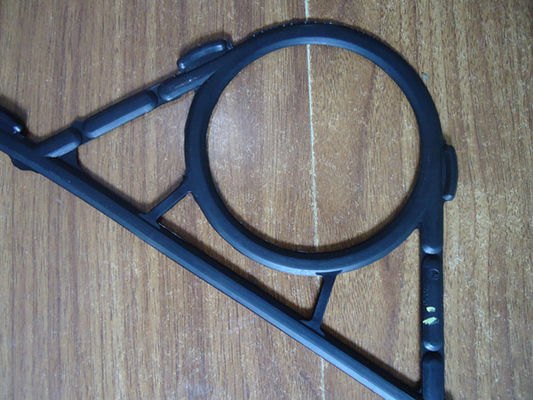

Imagen de la junta y de la placa del cambiador de calor de la placa N35







N35 platean las características de Exhcanger del calor y las ventajas y las ventajas



Los cambiadores de calor de la placa desempeñan un papel importante en la maximización del uso de la energía en muchos los procesos de la calefacción y de enfriamiento transfiriendo calor eficientemente y recuperando el calor para el uso de energía y las consecuencias para el medio ambiente reducidos.



Los cambiadores de calor de la placa N35 se utilizan para calentar, refrescarse, los deberes de la condensación y de la evaporación para varios procesos y usos a través de industrias - incluyendo el aceite y gask, el infante de marina, las sustancias químicas, los productos petroquímicos, la producción de energía, las industrias generales, los usos de la HVAC, y la industria de la comida y de las bebidas. Con un siglo de experiencia y de una base instalada enorme por todo el mundo, las piezas del calor de M&C son los diseños probados que hacen una contribución crítica al funcionamiento, a la eficacia, y a la confiabilidad de los procesos de los clientes año tras año.



Características	Ventajas	Ventajas
Diseño de la placa del tablero de lavado	Promueve turbulencia, reduce el ensuciar y optimiza flujo del CIP	Tiempo de ejecución maximizado Tratamiento apacible del producto
Sistema de la junta de ParaClip	Ayuda de la junta que entrelaza para una mejor integridad de aislamiento	Vida mejorada de la junta Operación confiable
Modelo de flujo paralelo	Dirstribution e incluso tratamiento térmico eficientes del producto Menos diversas variantes de la placa comparadas a las placas diagonales del flujo	Buen efecto de recuperación de calor   La acción reducida de los recambios requirió


Parámetros de la junta del OEM y del ODM PHE

Las juntas usadas en cambiadores de calor de la placa deben tener durabilidad en diversas calidades y condiciones líquidas de la temperatura/de la presión. M&C ha preparado los materiales siguientes de la junta para apoyar una amplia variedad de usos.


Material	Max Use Temperature	Dureza	Medios del uso
NBR	℃ 120	76±2	El alcano, el alcano y otros medios no polares, el aceite combustible y el otro aceite mineral; Lubricantes; Aceites animales y vegetales; Agua caliente, agua salada, etc
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	El agua, vapor, atmosphericozone, no-petróleo-basó; Cetona; Alcoholes etc medio polar
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Ácido, álcali, solvente orgánico, aceite caliente
Viton A (ACEITE)
Viton B
Viton G	℃ 200	80±2	El ácido fuerte, aceite caliente saturó el aceite caliente del vapor
CR	-40~60℃	75±2	Refrigerante


Parámetros de la placa del OEM y del ODM PHE



Las placas se seleccionan especialmente de diversos modelos para alcanzar área óptima y el cambiador de calor rentable para cada unidad. Estas placas se pueden clasificar en tres el tipo, tipo de H, L tipo, tipo de la mezcla.



La placa acanala



Arreglo del canal del ángulo bajo para usos permisibles más bajos del requisito de las caídas de presión;



Arreglo mezclado del canal para que arreglo opcional gane el funcionamiento optimizado;



Arreglo de los canales del alto ángulo para un funcionamiento termal más alto y los usos permisibles del requisito de las caídas de presión



Los materiales estándar



Acero inoxidable 304



Éste es el material de placa más barato de la transferencia de calor. Tiene resistencia a la corrosión baja y está generalmente solamente disponible en un grueso de 0.5m m. Este tipo de placa de la transferencia de calor se utiliza típicamente en usos de la HVAC.



Acero inoxidable 316



Éste es el material de placa más común de la transferencia de calor y se utiliza en muchos usos. el acero inoxidable 316 tiene una alta resistencia a la corrosión y está típicamente disponible en grueso a partir 0.5m m hasta 0.8m m.



Titanio



Este tipo es muy resistente al ataque químico, incluyendo la mayoría de las sustancias químicas de los ácidos, del cloruro, del agua de mar y del cloro. Este grueso del titanio es generalmente a partir 0.5m m a 0.6m m.



Hastelloy C276



Otros nombres comunes: Aleación C276, Hastelloy C, ® C-276, Hastelloy C276 de Inconel.

Hastelloy C276 es una superaleación del níquel-molibdeno-cromo con tungsteno añadió para la resistencia a la corrosión excelente en una variedad de ambientes duros. La aleación C-276 es ampliamente utilizada en los ambientes más duros tales como proceso químico, control de la contaminación, producción de la pulpa y del papel, tratamiento de residuos industrial y municipal, y recuperación ácida del gas natural. El grueso puede extenderse a partir 0.6m m hasta 0.8m m.



SMO 254



Sandvik 254 SMO es un acero inoxidable austenítico de aleación rica desarrollado para el uso en agua de mar y otros medios agresivos del cloruro-transporte. Grueso disponible a partir 0.6m m hasta 0.8m m.



Característica de la placa de PHE



	CARACTERÍSTICA	VENTAJAS	¡CUÁL ESTÁ EN EL TIC PARA USTED!
	ÁREA DE DISTRIBUCIÓN	Distribución de flujo eficiente	Previene la mala distribución
B	ÁREA DE TRANSFERENCIA ACANALADA DE LA PLACA PATTERN-HEAT	Promueve turbulencia, minimiza ensuciar	Efecto de recuperación excelente de calor Maximice el tiempo de ejecución
C	PLACA QUE CIERRA SISTEMAS	La “cerradura de la esquina” y “los conceptos de la cerradura de la burbuja” aseguran un paquete estable y bien alineado de la placa cuando la unidad es cerrada	Operación segura y económica Alta utilidad Tiempo muerto mínimo del servicio
D	SISTEMA DE LA JUNTA DE EASYCLIP	La junta biselada afila fácilmente el clip en lugar usando sus deflectores Las estancias con seguridad en el lugar y proporcionan alta integridad de aislamiento	Operación confiable Fácil y rápido substituir Ningunas herramientas especiales necesitaron









Áreas de aplicación de PHE/ocasiones


Sustancia química	Soda de Coustic, fertilizante, producto petroquímico, refinería de petróleo, aceite y enfriamiento ácido gordo, farmacéutico, sulfúrico
Comida	La leche, cerveza, refresco, salsa, vino, resbalón montó el esterilizador
HVAC	Aire acondicionado, calefacción por agua superior
Acería	Horno, colada continua, C.O.G, plateando y galvanizando, enfriamiento del furmace de la ráfaga
Metal	El platear, apagando, anodización, pintando
Pulpa y papel	Licor negro, licor blanco, digestor, recuperación de calor
Materia textil	Fibra sintética, giro, teñiendo
Enfriamiento central	Agua de mar, agua de río, central eléctrica, cogeneración, infante de marina y muchos otros.





Usos de enfriamiento del cambiador de calor de la placa N35



• Agua del sello para las turbinas de vapor
• Aceites lubricantes de la turbina
• Agua de alta calidad usada en pasos de enfriamiento del estator
• Aceites de lacre de la glándula
• Aceites del transformador
• Gastó el agua de la charca del elemento combustible
• Escudo del neutrón
• La energía hace una pausa
• Lazo cerrado que se refresca usando el mar, el río o torres de enfriamiento
• Enfriamiento del recipiente del reactor



Imagen del cambiador de calor de la placa











Perfil de M&C Heat Parts Company



Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.

M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.

Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.







Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;



Mercancías del cambiador de calor de la placa de M&C listas a la entrega
