Datos del producto:
Pago y Envío Términos:
|
| Modelo: | J092 | Nombre: | Junta/placa del cambiador de calor de la placa |
|---|---|---|---|
| Max Design Pressure: | 1,5 máximo de MPaG. | Material de placa: | Acero inoxidable, titanio, alta aleación de níquel, níquel y otros |
| Material de la junta: | NBR, EPDM, FPM, NBRHT, VITON | Superficie: | 0.92㎡ |
| Ángulo de la theta de la placa: | 60 ° del ° 120 | Diámetro de la conexión: | 229 milímetros |
| La placa acanala grueso: | 3,0 milímetros | Anchura de Length* del centro de la placa: | 1290 * 465 milímetros |
| Forma Length*Width de la placa: | 1567 * 746 milímetros | ||
| Alta luz: | Juntas del apv J092,Juntas del cambiador de calor de la placa J092,Juntas del proceso químico APV |
||
Modelo de las placas y de las juntas J092 del cambiador de calor de la placa de APV para el proceso químico y los usos industriales
Operación y configuraciones de Plate Heat Exchanger del modelo J092
Los cambiadores de calor de la placa son uno de los métodos más versátiles y más rentables para la calefacción y/o enfriamiento de líquidos. El concepto básico utiliza una placa acanalada de la transferencia de calor para separar el líquido caliente del frío y para transferir el calor entre los líquidos.
El sello entre las placas es establecido por una junta periférica que también separe los puertos y las áreas directos del flujo con una barrera doble. La junta tampoco permite que el líquido fluya abajo del canal de la placa o lo puentee al canal adyacente de la placa según lo representado en el cuadro 1.
Los cambiadores de calor de la placa se pueden utilizar en una variedad de diversas configuraciones.
Una configuración es enfriamiento a circuito cerrado, donde el medio de enfriamiento sucio tal como agua del mar, del río, del lago o de la torre se aísla en el cambiador de calor de la placa y el agua tratada limpia se recircula continuamente a través de la instalación de procesamiento. Esta configuración, tal y como se muestra en del cuadro 2, protege el equipo de proceso contra el líquido de enfriamiento sucio.
Especificación de Plate Heat Exchanger del modelo J092
| Superficie | 0.92㎡ |
| Ángulo de la theta de la placa | 60 ° del ° 120 |
| Diámetro de la conexión | 229 milímetros |
| La placa acanala grueso | 3,0 milímetros |
| Anchura de Length* del centro de la placa | 1290 * 465 milímetros |
| Forma Length*Width de la placa | 1567 * 746 milímetros |
Dimensiones del marco J092
| MARCO | Pulgada de la ANCHURA | Pulgada de la ALTURA | Pulgada de H | Pulgada NOMINAL del TAMAÑO de la CONEXIÓN | PRESIÓN DEL DISEÑO |
| J060 M-10 | 34 7/8" | 61 7/8" | 13" | 8" | 150 PSI |
| J092 M-10 | 34 7/8" | 76 5/8" | 13" | 8" | 150 PSI |
| J107 M-10 | 34 7/8" | 84 1/16” | 13" | 8" | 150 PSI |
| J154 M-10 | 33 7/16" | 103 1/8" | 13" | 8" | 150 PSI |
| J185 M-10 | 34 7/8" | 121 7/8" | 13" | 8" | 150 PSI |

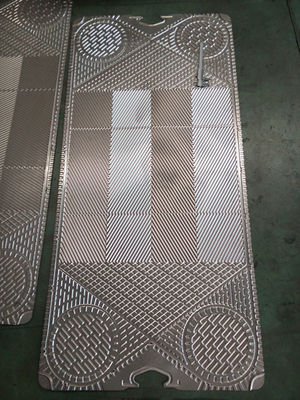

Imagen de la junta y de la placa del cambiador de calor de la placa J092
Parámetros de la junta del OEM y del ODM PHE
Las juntas usadas en cambiadores de calor de la placa deben tener durabilidad en diversas calidades y condiciones líquidas de la temperatura/de la presión. M&C ha preparado los materiales siguientes de la junta para apoyar una amplia variedad de usos.
| Material | Max Use Temperature | Dureza | Medios del uso |
| NBR | ℃ 120 | 76±2 | El alcano, el alcano y otros medios no polares, el aceite combustible y el otro aceite mineral; Lubricantes; Aceites animales y vegetales; Agua caliente, agua salada, etc |
| NBR-HT | ℃ 140 | 76±2 | |
| HNBR | ℃ 150 | 76±2 | |
| EPDM | ℃ 150 | 80±2 | El agua, vapor, atmosphericozone, no-petróleo-basó; Cetona; Alcoholes etc medio polar |
| HEPDM | ℃ 170 | 80±2 | |
| Viton A | ℃ 180 | 80±2 | Ácido, álcali, solvente orgánico, aceite caliente |
| Viton A (ACEITE) | |||
| Viton B | |||
| Viton G | ℃ 200 | 80±2 | El ácido fuerte, aceite caliente saturó el aceite caliente del vapor |
| CR | -40~60℃ | 75±2 | Refrigerante |
Parámetros de la placa del OEM y del ODM PHE
Las placas se seleccionan especialmente de diversos modelos para alcanzar área óptima y el cambiador de calor rentable para cada unidad. Estas placas se pueden clasificar en tres el tipo, tipo de H, L tipo, tipo de la mezcla.
La placa acanala
Arreglo del canal del ángulo bajo para usos permisibles más bajos del requisito de las caídas de presión;
Arreglo mezclado del canal para que arreglo opcional gane el funcionamiento optimizado;
Arreglo de los canales del alto ángulo para un funcionamiento termal más alto y los usos permisibles del requisito de las caídas de presión
Los materiales estándar
Acero inoxidable 304
Éste es el material de placa más barato de la transferencia de calor. Tiene resistencia a la corrosión baja y está generalmente solamente disponible en un grueso de 0.5m m. Este tipo de placa de la transferencia de calor se utiliza típicamente en usos de la HVAC.
Acero inoxidable 316
Éste es el material de placa más común de la transferencia de calor y se utiliza en muchos usos. el acero inoxidable 316 tiene una alta resistencia a la corrosión y está típicamente disponible en grueso a partir 0.5m m hasta 0.8m m.
Titanio
Este tipo es muy resistente al ataque químico, incluyendo la mayoría de las sustancias químicas de los ácidos, del cloruro, del agua de mar y del cloro. Este grueso del titanio es generalmente a partir 0.5m m a 0.6m m.
Hastelloy C276
Otros nombres comunes: Aleación C276, Hastelloy C, ® C-276, Hastelloy C276 de Inconel.
Hastelloy C276 es una superaleación del níquel-molibdeno-cromo con tungsteno añadió para la resistencia a la corrosión excelente en una variedad de ambientes duros. La aleación C-276 es ampliamente utilizada en los ambientes más duros tales como proceso químico, control de la contaminación, producción de la pulpa y del papel, tratamiento de residuos industrial y municipal, y recuperación ácida del gas natural. El grueso puede extenderse a partir 0.6m m hasta 0.8m m.
SMO 254
Sandvik 254 SMO es un acero inoxidable austenítico de aleación rica desarrollado para el uso en agua de mar y otros medios agresivos del cloruro-transporte. Grueso disponible a partir 0.6m m hasta 0.8m m.
Característica de la placa de PHE
| CARACTERÍSTICA | VENTAJAS | ¡CUÁL ESTÁ EN EL TIC PARA USTED! | |
| ÁREA DE DISTRIBUCIÓN | Distribución de flujo eficiente |
|
|
| B | ÁREA DE TRANSFERENCIA ACANALADA DE LA PLACA PATTERN-HEAT | Promueve turbulencia, minimiza ensuciar |
|
| C | PLACA QUE CIERRA SISTEMAS | La “cerradura de la esquina” y “los conceptos de la cerradura de la burbuja” aseguran un paquete estable y bien alineado de la placa cuando la unidad es cerrada |
|
| D | SISTEMA DE LA JUNTA DE EASYCLIP |
La junta biselada afila fácilmente el clip en lugar usando sus deflectores Las estancias con seguridad en el lugar y proporcionan alta integridad de aislamiento |
|
Áreas de aplicación de PHE/ocasiones
| Sustancia química | Soda de Coustic, fertilizante, producto petroquímico, refinería de petróleo, aceite y enfriamiento ácido gordo, farmacéutico, sulfúrico |
| Comida | La leche, cerveza, refresco, salsa, vino, resbalón montó el esterilizador |
| HVAC | Aire acondicionado, calefacción por agua superior |
| Acería | Horno, colada continua, C.O.G, plateando y galvanizando, enfriamiento del furmace de la ráfaga |
| Metal | El platear, apagando, anodización, pintando |
| Pulpa y papel | Licor negro, licor blanco, digestor, recuperación de calor |
| Materia textil | Fibra sintética, giro, teñiendo |
| Enfriamiento central | Agua de mar, agua de río, central eléctrica, cogeneración, infante de marina y muchos otros. |
Usos típicos de la industria química del cambiador de calor de la placa J092
| Bauxita al alúmina | Fibras de acrílico | Separación del gas/del aceite/del agua | Tratamiento previo de la destilería |
| Cloro alcalino | Caprolactama (monómero para la producción de 6) de nylon | Producción petrolífera de petróleo y gas | Fermentación |
| Usos de la planta del horno de coque | Desulfurización | Poliéster | Alcohol/etanol |
| Ceniza de soda | Glicol de etileno | Poliestireno | Pulpa y papel |
| Usos de la planta siderúrgica | Óxido de etileno | PVC | Remolacha y azúcar de caña |
| Usos de la explotación minera | Resinas del formaldehído | Alcohilación | Materias textiles |
| Ácido sulfúrico | Tratamiento del petróleo crudo | MTBE | Acabamiento del metal |
| Dióxido de titanio/pigmentos | Deshidratación/desalación | Refinería | Automotriz |
| Proceso del cloruro | Compresión del gas | Tratamiento de aguas residuales | |
| Fosfato del cinc | Tratamiento del gas | Viscoso (el rayón viscoso es la celulosa regenerada) |
J092 FAVORECE PARA LOS USOS QUÍMICOS E INDUSTRIALES
Imagen del cambiador de calor de la placa
Perfil de M&C Heat Parts Company
Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.
M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.
Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.
Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan
Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;
APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;
Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;
API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;
Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;
Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;
GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;
Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;
Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;
DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;
LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;
Mercancías del cambiador de calor de la placa de M&C listas a la entrega
