Junta de Plate Heat Exchanger del modelo M66 de Api Schmidt Sigma 66 para la calefacción por agua

Junta y placa de Plate Heat Exchanger del modelo de la SIGMA 66/M66 del API SCHMIDT para la calefacción por agua

Estructura básica de Plate Heat Exchanger del modelo de la SIGMA 66/M66

Las placas de la transferencia de calor son hechas presionando las hojas finas del metal resistente a la corrosión tales como acero inoxidable o titanio, después los fijan con las juntas del sello y colgar la arena para llenarlas en la barra de la guía. , Las placas se aprietan con los pernos entre el marco fijo y el marco movible. Aquí, hay cierto hueco entre las placas de la transferencia de calor que permite que fluya el líquido. Las entradas y los mercados líquidos están en el marco fijo o el marco movible.

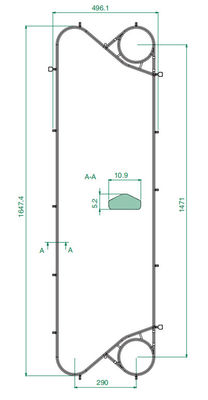

Especificación de Plate Heat Exchanger del modelo de la SIGMA 66/M66


Superficie	0.66㎡
Ángulo de la theta de la placa	53 ° del ° 124
Diámetro de la conexión	138 milímetros
La placa acanala grueso	3,8 milímetros
Anchura de Length* del centro de la placa	1470 * 290 milímetros
Forma Length*Width de la placa	1679 * 498 milímetros

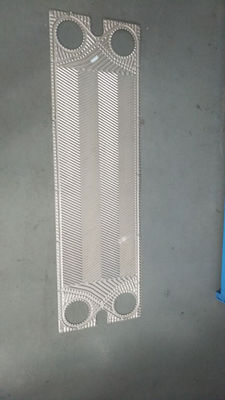

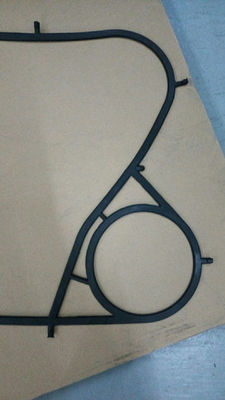

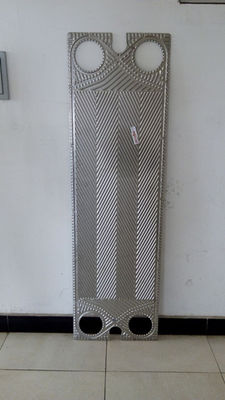

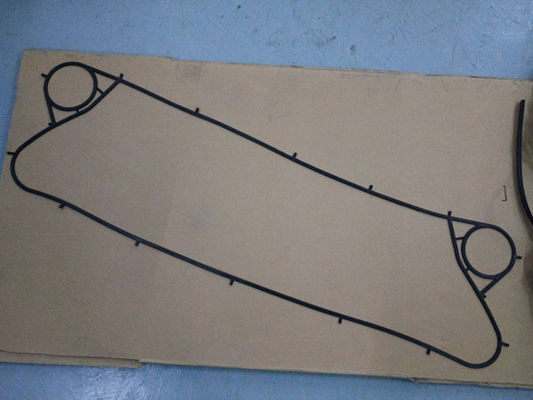

Imagen de la junta y de la placa del cambiador de calor de la placa de la SIGMA 66/M66








Parámetros de la junta del OEM y del ODM PHE

Las juntas usadas en cambiadores de calor de la placa deben tener durabilidad en diversas calidades y condiciones líquidas de la temperatura/de la presión. M&C ha preparado los materiales siguientes de la junta para apoyar una amplia variedad de usos.


Material	Max Use Temperature	Dureza	Medios del uso
NBR	℃ 120	76±2	El alcano, el alcano y otros medios no polares, el aceite combustible y el otro aceite mineral; Lubricantes; Aceites animales y vegetales; Agua caliente, agua salada, etc
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	El agua, vapor, atmosphericozone, no-petróleo-basó; Cetona; Alcoholes etc medio polar
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Ácido, álcali, solvente orgánico, aceite caliente
Viton A (ACEITE)
Viton B
Viton G	℃ 200	80±2	El ácido fuerte, aceite caliente saturó el aceite caliente del vapor
CR	-40~60℃	75±2	Refrigerante


Parámetros de la placa del OEM y del ODM PHE



Las placas se seleccionan especialmente de diversos modelos para alcanzar área óptima y el cambiador de calor rentable para cada unidad. Estas placas se pueden clasificar en tres el tipo, tipo de H, L tipo, tipo de la mezcla.



La placa acanala



Arreglo del canal del ángulo bajo para usos permisibles más bajos del requisito de las caídas de presión;



Arreglo mezclado del canal para que arreglo opcional gane el funcionamiento optimizado;



Arreglo de los canales del alto ángulo para un funcionamiento termal más alto y los usos permisibles del requisito de las caídas de presión



Los materiales estándar



Acero inoxidable 304



Éste es el material de placa más barato de la transferencia de calor. Tiene resistencia a la corrosión baja y está generalmente solamente disponible en un grueso de 0.5m m. Este tipo de placa de la transferencia de calor se utiliza típicamente en usos de la HVAC.



Acero inoxidable 316



Éste es el material de placa más común de la transferencia de calor y se utiliza en muchos usos. el acero inoxidable 316 tiene una alta resistencia a la corrosión y está típicamente disponible en grueso a partir 0.5m m hasta 0.8m m.



Titanio



Este tipo es muy resistente al ataque químico, incluyendo la mayoría de las sustancias químicas de los ácidos, del cloruro, del agua de mar y del cloro. Este grueso del titanio es generalmente a partir 0.5m m a 0.6m m.



Hastelloy C276



Otros nombres comunes: Aleación C276, Hastelloy C, ® C-276, Hastelloy C276 de Inconel.

Hastelloy C276 es una superaleación del níquel-molibdeno-cromo con tungsteno añadió para la resistencia a la corrosión excelente en una variedad de ambientes duros. La aleación C-276 es ampliamente utilizada en los ambientes más duros tales como proceso químico, control de la contaminación, producción de la pulpa y del papel, tratamiento de residuos industrial y municipal, y recuperación ácida del gas natural. El grueso puede extenderse a partir 0.6m m hasta 0.8m m.



SMO 254



Sandvik 254 SMO es un acero inoxidable austenítico de aleación rica desarrollado para el uso en agua de mar y otros medios agresivos del cloruro-transporte. Grueso disponible a partir 0.6m m hasta 0.8m m.





Áreas de aplicación de PHE/ocasiones


Sustancia química	Soda de Coustic, fertilizante, producto petroquímico, refinería de petróleo, aceite y enfriamiento ácido gordo, farmacéutico, sulfúrico
Comida	La leche, cerveza, refresco, salsa, vino, resbalón montó el esterilizador
HVAC	Aire acondicionado, calefacción por agua superior
Acería	Horno, colada continua, C.O.G, plateando y galvanizando, enfriamiento del furmace de la ráfaga
Metal	El platear, apagando, anodización, pintando
Pulpa y papel	Licor negro, licor blanco, digestor, recuperación de calor
Materia textil	Fibra sintética, giro, teñiendo
Enfriamiento central	Agua de mar, agua de río, central eléctrica, cogeneración, infante de marina y muchos otros.




Características del cambiador de calor de la placa

Placas de la transferencia de calor

Cada placa de la transferencia de calor se acanala a los diversos modelos para aumentar su área de la fuerza y de transferencia de calor. Además, el corrugación crea alta turbulencia y de tal modo alcanza alto coeficiente de transferencia de calor. La placa se proporciona el agujero de paso en cada esquina. Cada placa apretado-se sella con una junta cabida en su surco periférico.




Canal de flujo

Las placas se dividen en la Uno-placa y la B-placa, y un paso se forma entre estas placas. Los flujos flúidos des alta temperatura alternativamente y en la dirección opuesta del otro líquido. La alta transferencia eficiente del calor se alcanza así a través de estas placas.

la Uno-placa cuando estaba invertida se convirtió en B-placa. Como tal único un tipo de placa se puede utilizar como la Uno-placa y B-placa para la mayoría de los modelos.


Mantenimiento fácil

El cambiador de calor de la placa se puede abrir fácilmente para la inspección y el mantenimiento aflojando los pernos y las nueces de ajuste. La asamblea y la abertura de la unidad también se realizan fácilmente.

Menos espacio de la instalación

La construcción ligera y compacta ahorra el espacio de la instalación a 1/4 y el peso a 1/3 del cambiador de calor de la cáscara y del tubo respectivamente. Además, la placa solar ligera y fina con menos liquidhold facilita el trabajo de la instalación.

El cambiador de calor de la placa se puede desmontar para limpiar sin la instalación de tubos del trabajo, mientras que el calor de la cáscara y del tubo necesita un espacio adicional para dibujar hacia fuera el paquete de tubo.






Ventajas del cambiador de calor de la placa



1. El coeficiente de transferencia de calor es cerca de 2 veces más altas que del cambiador de calor de la cáscara y del tubo. La superficie de condensación se asegura siempre y se mejora el coeficiente de transferencia de calor porque el condensado se drena inmediatamente hacia fuera.

2. Para alcanzar mucho menos caída de presión del vapor que el tipo de placa convencional cambiador de calor, la consideración especial de la característica de la placa es contribución admitida.

3. El consumo de agua de enfriamiento está sobre la mitad del cambiador de calor.

4. El uso de la junta se utiliza selectivamente y amplía el uso al campo ancho.

5. Cambio fácil de la capacidad condesing aumento o reduciendo el número de placas.

6. Debido a conexiones de la entrada y del mercado en el mismo lado, el tipo de la SIGMA 66/M66 se puede aplicar no sólo un condensador total pero también al condensador parcial.



Imagen del cambiador de calor de la placa









Perfil de M&C Heat Parts Company



Las piezas Co., Ltd del calor de M&C se fundan en Wuxi, Jiangsu. M&C se especializa en el equipo de alta calidad de diseño y de fabricación de la transferencia de calor. La gama de productos comprende las placas y las juntas, los cambiadores de calor de la placa, los cambiadores de calor gasketed y los cambiadores de calor soldados. Así, como uno de los pocos productores por todo el mundo, M&C ofrece soluciones con los diseños termodinámicos óptimos para diversas industrias y virtualmente todos los usos.

M&C proveen de usted servicio todo en uno de los accesorios, multuple-marca y las alternativas modelo múltiples para su opción. Cumpliremos todos sus requisitos del cambiador de calor de la placa y guardaremos su máquina el correr contunously con nuestro almacenamiento rico y respuesta rápida.

Por otra parte, tenemos un sistema estricto del control de calidad y del servicio post-venta, del material comprando al paquete del producto final hasta que el producto recibiera en buenas condiciones. Nuestros productos han sido ampliamente utilizados por todo el mundo en diversos campos.





Placas y juntas del cambiador de calor de la placa de M&C que otros modelos recomiendan



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 y así sucesivamente;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL y así sucesivamente;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 y así sucesivamente;

API/Schmidt - sigma 7, sigma 9, sigma 13, sigma 26, sigma 27, sigma 36, sigma 66, sigma 106, sigma 229, estrella 45, estrella 90 de la sigma de la sigma y así sucesivamente;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 y así sucesivamente;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 y así sucesivamente;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L y así sucesivamente;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 y así sucesivamente;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP y así sucesivamente;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M y así sucesivamente;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 y así sucesivamente;



Mercancías del cambiador de calor de la placa de M&C listas a la entrega
