Datos del producto:
Pago y Envío Términos:
|
| Modelo: | RX395/RX315 | Nombre: | Junta/placa del cambiador de calor de la placa |
|---|---|---|---|
| Presión de funcionamiento: | 3,0 máximo de MPaG. | Material de placa: | Acero inoxidable, titanio, alta aleación de níquel, níquel y otros |
| Material de la junta: | NBR, EPDM, FPM, NBRHT, VITON | Superficie: | 0,45 ㎡ |
| Flujo máximo: | ³ /h de 480 m | Diámetro de la conexión: | 150m m |
| Dimensión del marco: | 1850*650m m | Anchura de Length* del centro de la placa: | 1302*309m m |
| Forma Length*Width de la placa: | 1505*512m m | ||
| Alta luz: | junta de rx395 Hisaka,Juntas del cambiador de calor de la placa RX395,juntas del cambiador de calor de la placa 0.45m2 |
||

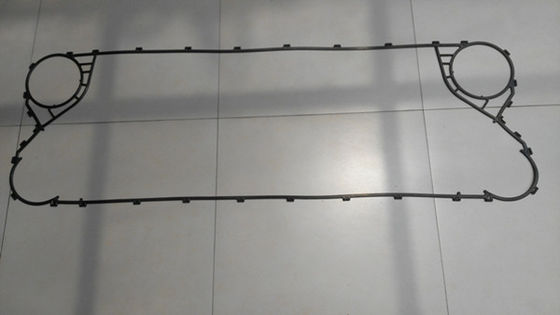

Tipo de placa de Hisaka RX395/RX315 cambiador de calor LUB. ENGRASE los recambios del REFRIGERADOR para el equipo de la nave
Estructura básica de Plate Heat Exchanger del modelo RX395/RX315
Las placas de la transferencia de calor son hechas presionando las hojas finas del metal resistente a la corrosión tales como acero inoxidable o titanio, después los fijan con las juntas del sello y colgar la arena para llenarlas en la barra de la guía. , Las placas se aprietan con los pernos entre el marco fijo y el marco movible. Aquí, hay cierto hueco entre las placas de la transferencia de calor que permite que fluya el líquido. Las entradas y los mercados líquidos están en el marco fijo o el marco movible.
Especificación de Plate Heat Exchanger del modelo RX395/RX315
| Superficie | 0.45㎡ |
| Flujo máximo | ³ /h de 480 m |
| Diámetro de la conexión | 150 milímetros |
| Dimensión del marco | 1850*650 milímetro |
| Anchura de Length* del centro de la placa | 1302*309 milímetro |
| Forma Length*Width de la placa | 1505*512 milímetro |
Parámetros de la junta de PHE
Las juntas usadas en cambiadores de calor de la placa deben tener durabilidad en diversas calidades y condiciones líquidas de la temperatura/de la presión. M&C ha preparado los materiales siguientes de la junta para apoyar una amplia variedad de usos.
| Material de la junta | Gama de temperaturas (℃) | Dureza | Medio disponible |
| NBR | -20 a 110 | -75+/-3 | Agua, aceite, etc ácido |
| EPDM | -30 a 150 | 80+/-5 | Vapor, amoníaco, etc ácido |
| NBR-HT | -30 a 160 | 85+/-5 | Aceite mineral, aceite termal |
| EPDM-HT | -30 a 180 | 85+/-5 | Agua da alta temperatura |
| TFEP | -20 a 180 | 80+/-5 | Ácido, glicol, cloruro |
| FPM | -55 a 220 | 80+/-5 | Ácido, glicol, cloruro |
Parámetros de la placa de PHE
Las placas se seleccionan especialmente de diversos modelos para alcanzar área óptima y el cambiador de calor rentable para cada unidad. Estas placas se pueden clasificar en tres el tipo, tipo de H, L tipo, tipo de la mezcla.
| Material de placa | Líquido |
| Hastelloy (C276, D205, B2G) | Ácido sulfúrico concentrado, ácido hidroclórico, ácido fosfórico |
| Titanio | Agua de mar, agua salada, compuestos de la sal |
| Níquel | Temperatura alta, soda de cáustico de la alto-concentración |
| SMO254 (20Cr, 18Ni 6Mo) | Solución de sal sulfúrica, acuosa diluída, solución inorgánica del agua |
| De acero inoxidable (AISI304, AISI316) | Agua, vapor, lubricantes |
Áreas de aplicación de PHE/ocasiones
| Sustancia química | Soda de Coustic, fertilizante, producto petroquímico, refinería de petróleo, aceite y enfriamiento ácido gordo, farmacéutico, sulfúrico |
| Comida | La leche, cerveza, refresco, salsa, vino, resbalón montó el esterilizador |
| HVAC | Aire acondicionado, calefacción por agua superior |
| Acería | Horno, colada continua, C.O.G, plateando y galvanizando, enfriamiento del furmace de la ráfaga |
| Metal | El platear, apagando, anodización, pintando |
| Pulpa y papel | Licor negro, licor blanco, digestor, recuperación de calor |
| Materia textil | Fibra sintética, giro, teñiendo |
| Enfriamiento central | Agua de mar, agua de río, central eléctrica, cogeneración, infante de marina y muchos otros. |
Características del cambiador de calor de la placa
Placas de la transferencia de calor
Cada placa de la transferencia de calor se acanala a los diversos modelos para aumentar su área de la fuerza y de transferencia de calor. Además, el corrugación crea alta turbulencia y de tal modo alcanza alto coeficiente de transferencia de calor. La placa se proporciona el agujero de paso en cada esquina. Cada placa apretado-se sella con una junta cabida en su surco periférico.
Canal de flujo
Las placas se dividen en la Uno-placa y la B-placa, y un paso se forma entre estas placas. Los flujos flúidos des alta temperatura alternativamente y en la dirección opuesta del otro líquido. La alta transferencia eficiente del calor se alcanza así a través de estas placas.
la Uno-placa cuando estaba invertida se convirtió en B-placa. Como tal único un tipo de placa se puede utilizar como la Uno-placa y B-placa para la mayoría de los modelos.
Mantenimiento fácil
El cambiador de calor de la placa se puede abrir fácilmente para la inspección y el mantenimiento aflojando los pernos y las nueces de ajuste. La asamblea y la abertura de la unidad también se realizan fácilmente.
Menos espacio de la instalación
La construcción ligera y compacta ahorra el espacio de la instalación a 1/4 y el peso a 1/3 del cambiador de calor de la cáscara y del tubo respectivamente. Además, la placa solar ligera y fina con menos liquidhold facilita el trabajo de la instalación.
El cambiador de calor de la placa se puede desmontar para limpiar sin la instalación de tubos del trabajo, mientras que el calor de la cáscara y del tubo necesita un espacio adicional para dibujar hacia fuera el paquete de tubo.
