Descripción del cambiador de calor de la placa
El cambiador de calor de la placa se compone de la placa de presión fija, de las barras flexibles de la placa de presión, superiores e inferiores del guid, poste trasero, pie de ayuda, placa del cambiador de calor, junta, rodillo, apretando el perno, la nuez, la lavadora de cerradura y el pie del marco. Es dispositivo para el líquido de dos diversas temperaturas que vaya a la transferencia de calor. Es conveniente para toda la industria, tal como ingeniería química, fertilizante químico, meicine, metalurgia, maquinaria, mina, impresión y teñido y así sucesivamente.
Introducción de la producción
Información básica

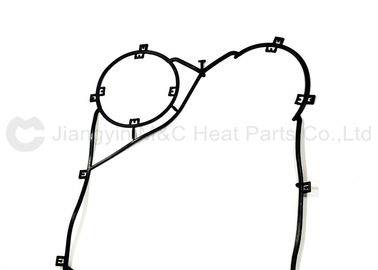

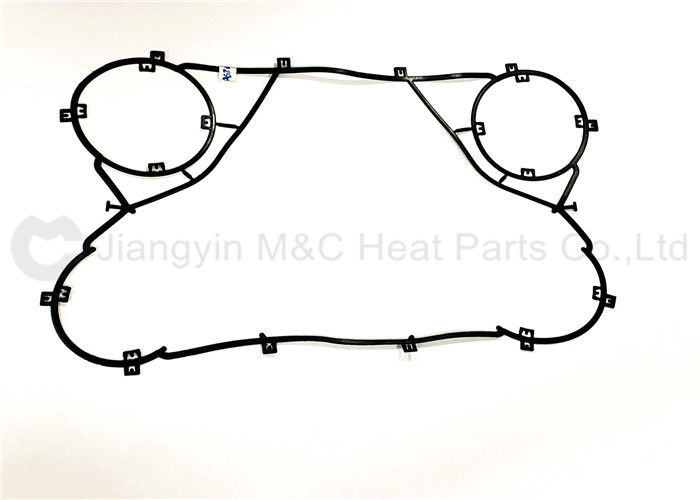

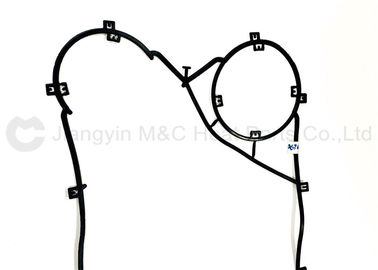

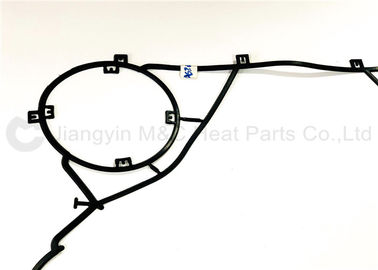

La junta del cambiador de calor de la placa es una de las partes importantes del cambiador de calor de la placa, que pueden producir la deformación plástica y tener cierta fuerza.
Las juntas de M&C se modifican para requisitos particulares para caber las condiciones del trabajo del cliente y son fabricadas por una fábrica profesional en un tamaño especificado.
La anchura del contacto entre la junta de alta presión y la superficie de aislamiento es muy estrecha (línea contacto).
Principio de aislamiento
La placa acanalada se pega con la junta del lacre, que se diseña para doblar la estructura del sello y tiene agujero de la señal. Cuando los escapes medios del primer sello, él pueden escaparse hacia fuera del agujero de la señal, y el problema se puede detectar y solucionar cuanto antes, sin causar la mezcla de los dos medios. Junta de aislamiento según diversa temperatura de los medios y de la operación para elegir diversos tipos de juntas.
Material: NBR, EPDM, HNBR, VITON, FKM
Ventaja: Produzca la deformación plástica y tenga cierta fuerza
Característica de la junta
Estilo simple y buen aislamiento
Ampliamente utilizado y adaptable
Resistente a la corrosión y a la temperatura alta
Fácil desmontar y mantener
Parámetros
| Material de la junta |
Gama de temperaturas (℃) |
Dureza |
Medio disponible |
| NBR |
-20 a 110 |
-75+/-3 |
Agua, aceite, etc ácido |
| EPDM |
-30 a 150 |
80+/-5 |
Vapor, amoníaco, etc ácido |
| NBR-HT |
-30 a 160 |
85+/-5 |
Aceite mineral, aceite termal |
| EPDM-HT |
-30 a 180 |
85+/-5 |
Agua da alta temperatura |
| TFEP |
-20 a 180 |
80+/-5 |
Ácido, glicol, cloruro |
| FPM |
-55 a 220 |
80+/-5 |
Ácido, glicol, cloruro |
Áreas de aplicación/ocasiones
HAVC, central eléctrica, comida, infante de marina, refinería, Pharmace, explotación minera, sustancia química, refrigeración
